K ochraně domácích spotřebičů před poruchami způsobenými přepětím a přepětím se používá zařízení nazývané napěťové relé (RN). Toto zařízení udržuje síťové napětí ve jmenovitém režimu. Zařízení má své vlastní vlastnosti a způsob připojení.
Jak funguje napěťové relé a jak funguje
Principiálním schématem činnosti NN je zabránit vzniku nadměrného nebo nedostatečného síťového napájecího napětí. Abyste pochopili důvod potřeby nainstalovat spouštěč, uvádíme několik přispívajících důvodů:
- V případě přerušení vodičů elektrického vedení soukromých domů je možný pokles napětí o 160 voltů nad normu, což způsobuje poruchu nechráněných elektrických spotřebičů, které rychle vyhoří a stanou se vadnými.
- Za nepříznivého počasí nebo z jiných důvodů vede odpojení nulového vodiče ke zvýšení zátěže a poruchám domácích a jiných spotřebičů.
- Při velké délce napájecího vedení od transformátoru se napětí snižuje pod kritickou hodnotu, což negativně ovlivňuje elektrická zařízení připojená k tomuto vedení.
- Při spouštění výkonného elektrického zařízení dochází k přetížení fáze, poklesu napětí a mohou nastat problémy se zařízeními připojenými k síti.

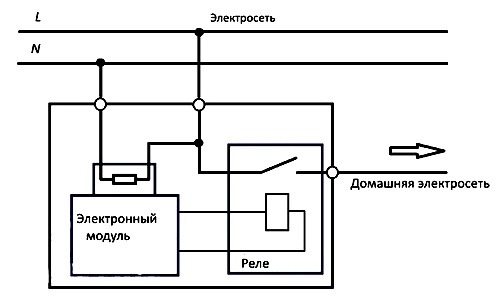

Napěťové relé obsahuje mikroobvod, který monitoruje napětí v síti. Pokud napětí stoupá nebo klesá, pak je z mikroobvodu odeslán signál do elektromagnetického relé, které rychle zapne zařízení, které vyrovnává napětí.
Pracovní rozsah PH je 100-400 V. Během bouřkového počasí vytváří výboj blesku překročení těchto limitů, takže nemůžete zapínat elektrická zařízení během bouřky s bleskem, napěťové relé se s tímto úkolem nevyrovná. K tomu existují zařízení, která omezují napětí.
Nosná raketa se skládá z pohonných a elektronických částí. Elektronická část se zabývá řízením napětí, výkonová část rozkládá zátěž. Hlavní částí PH je mikroprocesor. RN s mikroprocesorem svými parametry předčí ostatní typy relé, protože zajišťuje plynulé nastavení napětí.
Hlavním parametrem RN je jeho rychlost. Limit vypnutí se nastavuje potenciometrem. Princip činnosti tohoto zařízení se liší od činnosti stabilizátoru. Při poklesu napětí v síti relé odpojí sekce, které nedosáhly napěťové normy a stabilizátory pracují rovnoměrně v celé síti. V případě havárie si LV lépe poradí s úkolem, vypne úseky, kde k nehodě došlo.
Kde se používají RN a jejich výhody
Aby se zabránilo přetížení elektrických spotřebičů při přepětí, používá se pH. Takovými zařízeními mohou být topný kotel, kotel, chladnička a další zařízení.
Široký rozsah použití RN je dán nejrůznějšími přístroji ve všech oblastech lidského života, v mnoha institucích a organizacích.
Aplikace napěťových relé:
- Ochrana sítí s 1. a 3. fází.
- Ochrana fází sítě před zkosením, slepením, rozbitím.
- Blokování nesprávného pořadí fází.
- Ochrana elektrických zařízení před poruchami.
- Aplikace v provozu zařízení s dlouhou přechodnou dobou.
- V zařízeních se zatíženým elektromotorem.
- Ve speciálních instalacích s požadavkem na kvalitu napájecí sítě (plnofázové, kvalitní napětí).
- K ochraně domácích spotřebičů a spotřebičů před přepětím v bytech a obytných budovách.
- Ve veřejných organizacích, kinech, počítačových místnostech, supermarketech, školách, nemocnicích, k ochraně drahých elektrických spotřebičů před poruchou.
- V závodech a továrnách za nepřetržitou a bezproblémovou práci na realizaci technologických procesů.
Výhody použití
- Aplikace za jakýchkoliv teplotních podmínek, uvnitř i venku (rozsah teplot -20 +40 stupňů).
- Mnoho modifikací relé určuje výběr zařízení podle finančních možností a funkcí zařízení.
- Relé chrání drahé zařízení před nadměrným a chybějícím napětím, před výskytem poruch.
- Široká škála modelů a výrobců relé umožňuje kupujícímu vybrat si zařízení podle individuálních požadavků.
- Instalace zařízení nevyžaduje vysokou kvalifikaci, volání elektrikáře není nutné.
- Zařízení mají originální vzhled, při instalaci v interiéru do interiéru snadno zapadnou.
- Když relé pracuje při výskytu poklesů v napájení, osvětlení funguje normálně, bez viditelných změn světelného toku.
- Relé vylučuje ze sítě části obvodu, které byly poškozeny při nehodě nebo bouřce.
druhy
Podle typu připojení se relé dělí:
- Ve formě těla se zástrčkou a zásuvkou.
- Typ rozšíření.
- S montáží na DIN lištu.

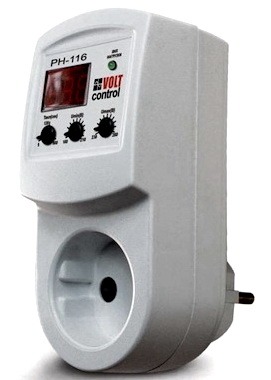

První typ relé je vyroben se zástrčkou, která se zapojuje do běžné zásuvky, nezpůsobuje žádné potíže. Toto zařízení chrání několik spotřebitelů jím poháněných. Řídicím prvkem je mikrokontrolér, který analyzuje napájecí napětí. Aktuální napětí se zobrazuje na digitální obrazovce. Jako výkonový prvek pro vypínání a regulaci slouží elektromagnetické relé. Na pouzdře jsou tlačítka, která umožňují upravit interval napětí a vypnout napájení.
Napěťové ovládací relé ve formě prodlužovacího kabelu je podobné prvnímu typu. Rozdíl spočívá v tom, že v prodlužovacím kabelu je několik zásuvek, několik zařízení je chráněno pod ochranou.

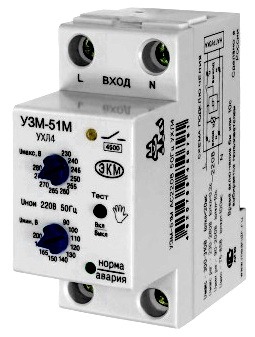

Třetí typ relé je instalován v rozvaděči na DIN lištu. Jedná se o funkčnější zařízení, které vám umožní chránit byt nebo dům před přepětím. Zařízení má několik dalších nastavení a možností, několik provozních režimů.
Podle typu zátěže se relé dělí:
K ochraně třífázových elektromotorů a instalací se používají zařízení prvního typu. Chrání kompresory, chladničky, klimatizace a další motoricky poháněná zařízení.
V místnostech s třífázovým napájením se používají také 3fázová relé. Pokud jedna fáze selže, zbylé dvě relé vypne. Při malých fázových nesymetriích, poklesech, přepětí bude relé okamžitě fungovat. Pokud je na jedné fázi 220 V a na druhé 210, všechny fáze budou okamžitě bez napětí, i když to není důvod k vypnutí, takové napětí nevyřadí elektrické spotřebiče.
Pokud jsou v místnosti tři vstupní napájecí fáze, bylo by vhodné instalovat samostatné ochranné relé pro každou fázi. Při výběru relé 1-fázového typu je třeba věnovat pozornost skutečnosti, že propustný výkon je uveden na skříni zařízení, při kterém se obvod nerozepíná. Proto byste při výběru měli počítat s několika ampéry nad výkonem napájecího zdroje.
Jak vybrat typ pH
- Pro nákup relé je lepší kontaktovat obchod specializovaný na prodej zařízení tohoto typu, v obchodě vám poradíme s bezpečným provozem zařízení a bude vystavena záruka.
- Cena relé závisí na faktorech:
– Typ zařízení, typ racku je dražší, s prodlužovacím kabelem – průměrná cena, ve formě zásuvky – nejlevnější.
– Výrobce, dovážená relé jsou dražší, domácí jsou cenově dostupnější.
– Pomocné možnosti, přítomnost automatických úprav, manuální nastavení.
– Vnější design, přítomnost různých barev, krásný výhled naznačují vyšší náklady na zařízení. - Pokud se rozhodnete zakoupit 1-fázové relé, určete výkon zařízení. Domácí relé mají silové kontakty na 100 A. Je vhodné zvýšit výkon relé o 25% a s přihlédnutím k tomuto výsledku zvolit nákup.
- 3-fázová relé je jednodušší vybrat, protože jsou vyrobena pro jeden proud 16 A.
- Před nákupem si přečtěte pokyny, zkontrolujte záruční list, zkontrolujte vlastnosti zařízení, materiál pouzdra, provozní teploty pro dodržování.
- Před instalací nejprve nainstalujte jistič pro nouzové vypnutí sítě, pokud neodpovídá normě.
- Je vhodné mít na krytu relé displej zobrazující parametry.
- Pokud jste si koupili zásuvkové typy relé, připojte k nim drahé motory.
- Je třeba dbát na nehořlavost pouzdra relé, je lepší, když je jeho materiálem polykarbonát.
- V kompozici je žádoucí možnost řídit dobu chodu relé.
- Blokování přehřátí, určení výkonu napájecí sítě umožňuje relé lépe plnit své funkce.
Jak nainstalovat a připojit RN
Před instalací relé byste měli určit, zda je nutné takové zařízení nainstalovat. Pokud má váš zdroj napětí 150-180 V, nebudou elektrické spotřebiče schopny pracovat po celou dobu životnosti specifikovanou výrobcem. Ve vašem případě relé nepomůže, protože vypne napájení, elektrické spotřebiče budou neustále vypnuty. Pro tuto situaci je lepší dát stabilizátor.
Pokud má elektrická síť časté poklesy a rázy napětí, výpadky fází, pak je nutné relé.
Pro montáž relé musíte mít:
- Relé.
- Kus drátu o průřezu 0,5 mm2.
- Lišta pro montáž jističe.
- Šrouby.
- Kleště s izolovanými rukojeťmi.
- Indikátor napětí.
- Šroubovák.
Před zahájením instalace vypněte napájení, vypněte jističe vstupního napětí. Připevněte lištu DIN na stěnu poblíž strojů pomocí samořezných šroubů a šroubováku. Relé se snadno nacvakne na kolejnici pomocí speciálního mechanismu umístěného vzadu.
Na vstupním stroji použijte indikátor k nalezení fáze. Přestřihněte vstupní vodič ve vstupním bodě. Jeden konec je připojen ke vstupnímu kontaktu, druhý k výstupnímu kontaktu. Vezměte drát, připojte jej k nule stroje, druhý konec připojte k RN k nulové svorce.
Zapněte napájení, zkontrolujte činnost relé. Nejjednodušší obvod je zásuvkový typ. Takové zařízení se zapojí do zásuvky, zástrčka elektrického spotřebiče se zasune do zásuvky relé.
Úvodní stroj je povinným prvkem ochrany napěťového relé, umístěného vedle napěťového relé. Hodnota jmenovité hodnoty stroje se volí o jeden stupeň nižší než jmenovitá hodnota relé.
Pokud je proud relé vyšší než 65 A, pak je lepší použít pomocný spouštěč, aby nedocházelo k častým vypínáním relé.
