Ne vždy a ne za všech klimatických podmínek je možné vytvořit a udržet v domě komfort a pohodu bez dalších zdrojů tepla. Nejběžnější radiátorový topný systém není schopen rovnoměrně vytápět místnost, proto se s příchodem špatného počasí stává akutní problém studených podlah a nepohodlí spojené s nutností použití přídavných topidel nebo ventilátorů. Tomu se lze vyhnout zvážením instalace teplovodních podlah ve fázi výstavby nebo rekonstrukce prostor, po předchozí analýze výhod a nevýhod této relativně nové možnosti vytápění.

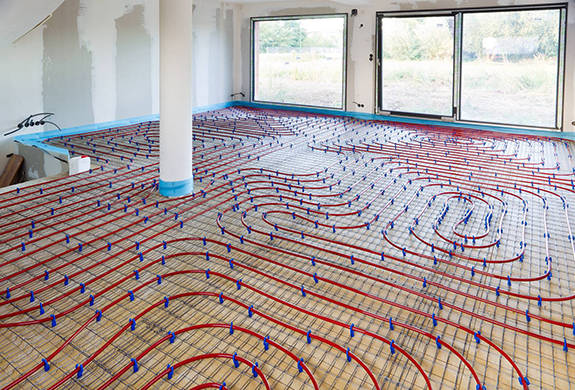

Co je teplovodní podlaha
Podlahové vytápění (WHF) je vysoce účinný vestavěný topný systém určený k využití povrchu podlahy jako hlavního zdroje distribuce tepla.
Zařízení je rozsáhlá síť cívek (potrubí) umístěných pod podlahovou krytinou. Nosičem tepla je horká voda cirkulující polymerovými trubkami uloženými v podlaze, přiváděná ze systému ústředního vytápění nebo vytápěná kotlem.
Princip fungování VTP
Vodou vyhřívané podlahy fungují na principu cirkulace kapalného nízkoteplotního nosiče tepla, který se pohybem po uzavřeném okruhu postupně ochlazuje a odevzdává teplo do místnosti.
V soukromé bytové výstavbě je funkce ohřevu chladicí kapaliny na předem stanovenou teplotu prováděna topným kotlem – elektrickým, plynovým nebo spalováním dřeva.
Voda ohřátá na 80-85°C pomocí oběhového čerpadla vstupuje do směšovací jednotky, která je určena k míchání horké chladicí kapaliny z hlavní s již výrazně ochlazenou (pod 30°C) kapalinou za účelem získání kapalina s optimální teplotou pro teplou podlahu (40 -45°C).
Připravená chladicí kapalina vstupuje do rozvodného hřebenu. Přívodní potrubí je navrženo tak, aby rovnoměrně rozvádělo kapalinu podél okruhů, jejichž trubky jsou různé délky. Voda prochází po celé položené trase, odevzdává tepelnou energii a vrací se do distribuční jednotky.
Druhý konec potrubí je připojen k dalšímu hřebenu – vratnému potrubí, jehož konstrukce zahrnuje regulační ventily pro řízení průtoku chladicí kapaliny a také odvzdušňovací ventil pro odvádění vzduchu ze systému.
Po průchodu vratným potrubím vstupuje část chlazené kapaliny do směšovací jednotky, aby zředila horkou chladicí kapalinu. Zbytek jde do kotle na dotop.
K vyvážení a vypouštění vody slouží uzavírací armatura v systému podlahového vytápění, nutný je obtok, aby nedocházelo k přehřívání oběhového čerpadla při uzavření všech okruhů.
Tepelné ventily na okruzích doplněné teplotním čidlem umožňují udržovat teplotu v domě na dané úrovni.

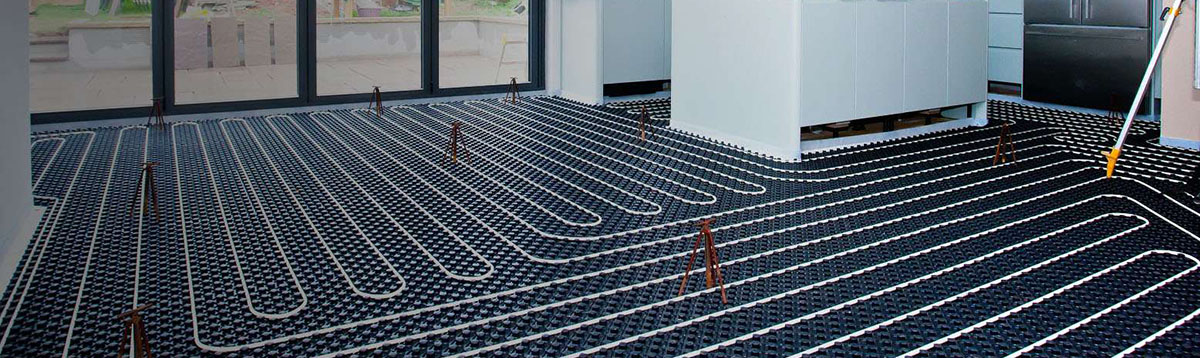

Schémata podlahy s teplou vodou
Instalace ECP začíná výběrem nejvhodnějšího uspořádání potrubí.
- Šnek (spirála) je nejúčinnějším způsobem pokládky kontur z hlediska přenosu tepla, což přispívá k rovnoměrnějšímu ohřevu podlahy.
- Had je schéma, které je vhodnější pro malé místnosti, což vám umožní co nejvíce zahřát určitou oblast, například u okna nebo u vnějších stěn. Vzhledem k postupnému ochlazování chladicí kapaliny v druhé polovině okruhu však tato metoda neumožňuje rovnoměrný ohřev velké plochy.
- Kombinované schéma znamená kombinaci nebo duplikaci způsobů pokládky – dvě otáčky hlemýždě nebo několik hadů v řadě. Pokud to uspořádání místnosti umožňuje, můžete zvolit kombinaci dvou schémat. Například u vchodu nebo pod oknem, kde by mělo být vytápění intenzivnější, můžete umístit hada a do středu místnosti – šneka.
Pro správnou volbu z technického hlediska je nutné provést předběžné výpočty a připravit projekt, který zohledňuje požadovaný výkon, délku potrubí a potřebu dalšího vybavení.
Druhy vodou vyhřívaných podlah
V závislosti na vlastnostech mezipodlahových stropů, požadavcích na podlahu a na konstrukčních prvcích prostor se používají různé typy podlah vyhřívaných vodou.
Hlavní technologie pro montáž ECP:
- Beton – nejběžnější systém, který zahrnuje pokládání tepelných trubek do betonového potěru. Po zaschnutí betonu se nahoře položí podlahová krytina. Metoda je poměrně účinná z hlediska přenosu tepla a akumulace tepla v místnosti, takže nejsou nutná další topná zařízení.
- Suchý podlahový systém se používá, když jsou podlahy dřevěné nebo není možné vyrobit betonový potěr v interiéru. Hlavním rozdílem mezi technologií lehkých a tenkých podlah a technologií betonu je absence „mokrého procesu“, použití pouze suchých materiálů. Existují dva typy suchých systémů: polystyren (s použitím speciálních tepelně izolačních polystyrenových desek) a dřevo (trubky jsou položeny na dřevěných špalcích).
Nejčastěji se používají polyethylenové, kovoplastové nebo kovové trubky.
Zahrnuje provoz podlahy vyhřívané vodou
Vodou vyhřívanou podlahu se doporučuje připojit s příchodem prvních chladných dnů. Zahřátí celé místnosti může trvat dlouho. Nejprve se kompletně zahřeje podlaha a stěny. Po zahřátí všech konstrukcí se vzduch v místnosti ohřeje a ustaví se stabilní teplota.
Pokud je povrch teplovodní podlahy pokryt laminátem nebo dřevem, měla by se teplota chladicí kapaliny zvyšovat postupně, aby se maximalizovala životnost nátěru.
Místnost můžete teplovodní podlahou vytápět v případě potřeby po celý rok. V létě nacvičují samostatné zapojení topných okruhů pod keramické obklady, které mohou být studené i v létě.
Výhody použití vodních podlah v místnostech
Teplovodní podlaha, jejíž výhody ve srovnání s jinými topnými systémy jsou zřejmé, se stále častěji vyskytuje v dětských pokojích, ložnicích, obývacích pokojích, koupelnách a na balkonech bytů, na chatách a viladomech.
- Energetická účinnost a hospodárnost
Nízká teplota chladicí kapaliny umožňuje výrazně snížit náklady na vytápění – spotřeba energie se sníží o 20-30%.
Díky rovnoměrnějšímu rozložení tepla (bez nutnosti prohřívání horních vrstev vzduchu) se průměrná teplota v místnosti se standardní výškou stropu do 3 m sníží o cca 2°C. Tento pokles člověk nepociťuje, ale vede k úspoře energie na úrovni 15-20%.
Při instalaci vodní podlahy v místnostech s velkou plochou a vysokými stropy dosahují úspory 40-60%.
- Instalace v jakékoli místnosti
Vodou vyhřívanou podlahu lze použít v jakýchkoli budovách, bez ohledu na jejich typ, konstrukční vlastnosti a účel.
Systém podlahového vytápění je možné namontovat jak do budovy ve výstavbě, tak i do staré podlahy při opravě areálu. Systém je možné napojit na teplárnu nebo jej používat zcela autonomně.
Můžete použít jakýkoli zdroj energie, vybrat si materiál, ze kterého bude potrubí vyrobeno, a jakýkoli typ podlahy, který je takto označen.
- Nastavitelná teplota
Komfortní teplotu můžete nastavit pro každou místnost zvlášť.
Rovnoměrné a postupné vytápění celé místnosti umožňuje vytvořit příjemné teplotní podmínky pro člověka. Teplá podlaha vám umožní opustit koberce, ale zároveň si užít chůzi naboso. Na podlaze si můžete vždy hrát s dětmi.
Vodní podlaha nevysušuje vzduch a pomáhá udržovat optimální úroveň vlhkosti v místnosti. Díky absenci elektromagnetického pole s přesycováním vzduchu kladnými ionty se výrazně snižuje množství prachu a jeho cirkulace.
Teplo se nepřenáší konvekcí, ale měkkým tepelným zářením – příjemné pro člověka a bezpečné pro podlahové krytiny. V místnosti s teplou podlahou se při použití radiátorů prakticky nevyskytují žádné přehřívací zóny.
Skrytá topná tělesa pomáhají vytvořit prostor bezpečný i pro děti, kde nehrozí otlaky, poranění nebo popálení v důsledku kontaktu s teplonosnými kapalinami.
Naprostá absence pohledových částí otopné soustavy zjednodušuje realizaci sanačních a projekčních projektů. Není třeba se schovávat za dekorativní panely nebo nahrazovat novými objemnými radiátory a “kilometry” potrubí.
Nevyžaduje zvláštní péči. Životnost topného systému je omezena kvalitou potrubí a oprava konstrukce obvykle spočívá v aktualizaci potrubí a tupých spojů.
Systém ohřevu vody je praktickým řešením, mezi jehož výhody patří plusy pro každou místnost:
- v koupelně a sprše – řeší problémy s vlhkostí, houbami, plísněmi, dodává komfort koupelovým procedurám;
- v obývacím pokoji – dává prostor pro experimenty s interiérem a zároveň vytváří pohodlné mikroklima v domě;
- na lodžii nebo balkoně – umožňuje vytvořit celoroční rekreační oblast, pracovní prostor, zimní zahradu, skleník;
- v dětském pokoji – vytváří bezpečné prostředí udržováním optimální vlhkosti a minimalizací prašnosti.
Nevýhody teplovodních podlah
Přes všechny výhody teplovodních podlah má systém řadu nevýhod.
- Náročnost instalace
Pokládce vodních topných okruhů nutně předchází pečlivé vyrovnání a příprava povrchu podkladu (podkladu). Instalace svépomocí, dodržující všechny požadavky a zohledňující nuance, je obtížná, takže je lepší svěřit práci odborníkům.
- Složitost údržby
Potrubí vyžaduje neustálé sledování. Opotřebené spoje nebo sebemenší netěsnost způsobují potíže spojené s údržbou systému – aby bylo možné najít poškození a opravit potrubí, bude nutné zcela rozebrat podlahu a odstranit potěr.
Počáteční náklady na instalaci vodní podlahy převyšují náklady na instalaci elektrického systému nebo radiátorového vytápění, i když při aktivním provozu se vodní systém rychle zaplatí.
- Energetická závislost
V případě výpadku proudu přestane fungovat kotel, oběhové čerpadlo a automatika – topný systém nefunguje.
- Potíže s instalací v bytech vícepodlažních budov
V bytových domech developer nejčastěji zajišťuje rozvody pro radiátor a pro položení topných trubek pod podlahu bude nutné nainstalovat topný kotel, aby byla zajištěna požadovaná teplota chladicí kapaliny (je nepravděpodobné, že bude možné napojit na běžné domovní potrubí – nebudou mít dostatečný tlak).
Určité nepříjemnosti jsou spojeny s nemožností položit teplou podlahu, například na schodech nebo v malých chodbách, kde budou vyžadována další topná zařízení.
Teplovodní podlaha je účinnou alternativou k radiátorovému vytápění, avšak před konečným rozhodnutím je zapotřebí důkladná analýza objektivních výhod a nevýhod.
Teplovodní podlaha je pohodlný způsob vytápění, který může plně nahradit radiátorový způsob vytápění. Takovou podlahu lze vyrobit několika různými způsoby, každý z nich má své klady a zápory, v každém případě však mají více výhod než radiátory. Vytápění totiž probíhá v celém domě, a ne jen v samostatném koutě, jak se to děje při instalaci baterií.
Požadavek na pokoj
Podlahové vytápění je provedení, které zabere od 8 do 20 centimetrů v závislosti na volbě materiálů pro samotnou podlahu. Proto je třeba vzít v úvahu výšku stropu, protože dveře by měly být alespoň 2 metry a 10 centimetrů.
Také podlaha musí být dostatečně pevná, protože musí odolat cementově pískovému potěru, který je sám o sobě těžký.
Nátěr tam, kde budete podlahu instalovat, musí být rovný, neměly by být povoleny nerovnosti větší než 5 milimetrů, protože to může vést k nesprávnému provozu vodní podlahy a zkazit veškerou práci.
Je žádoucí, aby v místnosti, kde bude instalována teplovodní podlaha, byl dokončen celý plán omítky a byla instalována okna.
To jsou základní požadavky, abyste mohli nainstalovat kvalitní teplovodní podlahu, která vydrží tucet let.
Návrh podlahy s teplou vodou
Teplá, tzv. „Mokrá“ podlaha je složitější systém, než by se na první pohled mohlo zdát. Zvláště ve srovnání s “suchými” možnostmi podlahového vytápění. “Mokré” a “suché” podlahy znamenají seznam prací, které jsou prováděny během instalace, mokré označuje jakoukoli podlahu, ve které byl použit cement nebo podobné stavební práce.
Suché se také říká práce, které jsou vyrobeny bez tohoto druhu materiálů a jakékoli další výplně, ale v zásadě se volí tehdy, když není vhodná síla podlahy nebo je podlaha dřevěná. Samotná teplovodní podlaha se skládá z takových částí, jako jsou:
Čerpadlo
Je potřeba pro udržení cirkulace teplovodivé tekutiny uvnitř potrubí, protože jinak by nebylo možné dosáhnout těchto výsledků při přenosu tepla. Používají se speciální odstředivé typy čerpadel, protože pouze ta pomáhají regulovat teplotu uvnitř systému díky svým rozsáhlým provozním režimům. Čerpadlo napomáhá k rovnoměrné cirkulaci veškeré kapaliny v systému, takže na teplém poli nevznikají žádná studená nebo příliš horká místa.
Kotle
Slouží k ohřevu kapaliny uvnitř systému, nicméně podlahové vytápění lze napojit i na ústřední topení. Kotel se ale instaluje v případech, kdy chtějí v bytě autonomní vytápění. Jeho provozní teplota kolísá v oblasti 43-45 stupňů, což je třeba vzít v úvahu, pokud chcete připojit teplou podlahu přes plynový kotel. Může zde totiž být mnohonásobně vyšší teplota, která může způsobit poruchu celého systému nebo přetopení místnosti.
Sběratel
Celý systém není pevný, což způsobuje vznik různých spojů, což zvyšuje šanci na netěsnosti. Koneckonců, Pump, Boiler, stejně jako celý okruh se zbytkem systému tvoří určitý počet švů. K minimalizaci možnosti úniku se používají kolektory. Jedná se o speciální systém dvou trubek, ve kterých jedna část sbírá studenou kapalinu a rozvádí horkou kapalinu do druhé trubky.
Regulátor teploty
Vzhledem k tomu, že celý systém je málokdy omezen na jeden okruh, používají se termostaty tak, aby každý okruh měl svou teplotu. A servopohony a termostaty vám umožňují využívat energii o 30 procent méně než analogy topných zařízení. Existují také termostaty s různými systémy dotykového a dálkového ovládání, ale ty se často používají v systémech Smart Home.
Instalace teplé podlahy
Instalace „mokrého“ podlahového topení je poměrně jednoduchý postup, který zvládnete svépomocí, je však potřeba být maximálně obezřetný a dodržovat všechny pokyny a vyvarovat se typických chyb, které při dokončování jakékoli položky spěchají.
Hydroizolace
Důležitý krok, který nelze ignorovat, pokud nechcete svým sousedům platit za opravy nebo předělávat opravy ve svém pokoji v případě nějaké nehody.
V zásadě se pro hydroizolaci používá polyetylenová fólie, která se pokládá v přesahu, aby nevznikaly mezery, a spoje jsou také lepeny lepicí páskou. Na stěny je položeno 20 centimetrů, aby se předešlo nepředvídatelným situacím.
Kryt klapky
Je položena kolem místnosti, stejně jako na křižovatkách podlahy a stěn, dělají to tak, že je vyšší než potěr. Přebytek lze snadno odstranit běžným nožem. Použijte tuto pásku, abyste zabránili nadměrné expanzi potěru při zahřívání systému. Tato páska napomáhá tomu, aby povrch nebyl pokryt prasklinami jen díky faktu existence. Šířka pásky nepřesahuje 8 milimetrů a její výška je 15, existují však odchylky, ale jedná se o průměrná čísla.
Ohřívač
Správně zvolená izolace bude nejen dobrým pomocníkem pro kvalitní práci celé podlahy – jedná se o jednu z nejdůležitějších částí, pokud chcete efektivní přenos tepla nikoli do země nebo sousedů do stropu, ale do vaší místnosti. V zásadě se doporučuje používat polystyren nebo pěnový polystyren. Při svépomocné pokládce teplé podlahy je ale potřeba dát si na výběr tloušťky izolace extrémně pozor, protože izolační vrstva nad teplou místností může být 3 centimetry, kdy 15 centimetrů izolace nemusí stačit nad chladnou místností resp. země, minimum bude vrstva 10 centimetrů. Nezapomeňte upevnit desky izolace, protože jinak mohou nastat problémy v následujících odstavcích.
Výztuž
Výztuž je jedním z bodů, na kterém závisí rovnoměrnost pokládky potrubí, protože vyztužená síť je to, k čemu jsou připojeny samotné trubky. Také pomáhají rovnoměrněji je pokládat a pomáhají rovnoměrně distribuovat teplo. Velikost tyčí, jejich šířka, ale i další parametry jsou dány místností, ve které instalace probíhá.
Způsoby upevnění potrubí
Způsob upevnění trubek určuje, jak dlouho a efektivně vám bude mokrá teplá podlaha sloužit. Zejména ve chvíli, kdy po upevnění dojde k vylití, protože při přílišném posunu potrubí dojde s největší pravděpodobností k narušení přenosu tepla a k přehřátí některé oblasti.
Před zahájením práce byste se měli ujistit, že máte veškeré potřebné vybavení, včetně speciálního nástroje, který vám umožní odvinout trubky, protože je nemůžete odstranit kroužky – vysoké napětí může ohrozit celou pokládku.
Obrys je připevněn ke speciálním profilům, které jsou zase připevněny hmoždinkami. Dále musí být potrubí přitlačeno k mřížce a zajištěno speciálními upevňovacími prvky. To je třeba provést opatrně, protože pokud dojde k sevření nebo poškození potrubí, účinnost ohřevu prudce klesne, smyčka musí být volná.
Pokládání potrubí
Pokládka potrubí bude snazší, pokud nastavíte značení předem, ještě lépe, pokud izolace již má značení. Od stěn je třeba držet cca 15-20 centimetrů, to je optimální rozmezí, při kterém se stěny příliš nezahřívají, je to také nejlepší varianta, která nebude plýtvat teplem v prázdném prostoru. Systém by měl být sjednocený, ideálně pokud potrubí nemá přípojky a vše se děje v jednom okruhu, který nemá přípojky v sobě. Pokud toho však nebylo možné dosáhnout, stojí za to se ujistit, že ze spojů nedochází k únikům. Všechny systémy jsou položeny podle určitých vzorů, avšak u stěn je krok asi 10 centimetrů, když blíže ke středu se zvyšuje a dosahuje 15 centimetrů.
Okruh by měl být položen co nejdále od kolektoru a potrubí, které do něj přivádí vodu a vrací ji zpět, je dodatečně izolováno, aby neztrácelo teplo po silnici. To se obvykle provádí pomocí polyethylenové pěny. Obě tyto tranzitní trubky však musí jít do skříně rozdělovače.
Vzhledem ke křehkosti materiálu byste měli být při pokládání obrysu velmi opatrní. Zvláštní pozornost je třeba věnovat polyetylenovým trubkám, ale polypropylenové trubky mají tendenci pružit a bude obtížnější je ohýbat. Proto jsou okamžitě položeny a připevněny k obrysu s výrazným úhlem, ale pokud se na materiálu objeví bílé pruhy nebo skvrny, tento segment již nelze použít, jinak riskujete únik při použití teplé podlahy, což nebude vždy patrné ve fázi kontroly, před potěrem.
Пzapojení obvodů
Při zapojování obvodů musíte systém řádně zkontrolovat, protože jinak po potěru nebude tak snadné se zbavit jakýchkoli poruch nebo netěsností, které byste mohli přehlédnout. Tekoucí voda z vodovodu by měla být připojena k přívodu “horké” na kolektoru. A ten „studený“, musíte připojit odtok, je vhodné použít kanalizaci, protože pro kvalitativní kontrolu okruhu a všech připojení bude spotřebováno hodně vody. Pro přesnější určení výstupu vzduchu ze systému je žádoucí použít průhlednou trubku, ale lze použít i jakoukoli jinou.
Lisování
Krimpování probíhá pomocí speciálního nástroje, ale neměli byste ho kupovat pro jednu teplou podlahu, ale můžete si pronajmout nebo objednat mistra. U první možnosti budou popsány následující kroky:
- Provádí se úplné otevření všech okruhů podlahového vytápění, které jsou připojeny ke kolektoru;
- Čistá voda se nalévá do nádrže čerpadla, pokud je tekoucí voda příliš znečištěná, používají se speciální filtry;
- Čerpadlo začne pracovat a vy čekáte, až systém bude mít dvakrát větší tlak, než je jeho provozní tlak, obvykle 6 atmosfér;
- Dále stojí za to zkontrolovat všechna potrubí a okruh, stejně jako kolektor – připojení všech potrubí;
- Poté se tlak uvolní a po půl hodině dojde k druhé kontrole, která se provádí 3-4krát;
- Po poslední kontrole se tlak zvýší na 6 atmosfér a poté se nechá 24 hodin. Pokud tlak poklesne o méně než nebo o 1.5 baru, je systém připraven k použití.
- Pokud byly v jakékoli fázi zaznamenány netěsnosti, měli byste se nejprve zbavit tlaku – resetovat. A teprve poté pokračujte v opravě.
Výběr potrubí
Pro podlahové vytápění je vhodných několik různých typů trubek, každé z nich má své pro a proti, proto si každý instalatér vybírá trubky podle svých potřeb a typu místnosti. Ale z velké části je to věc vkusu a ceny.
Zvlnění z nerezové oceli
Jeden z nejvíce „odpouštějících“ materiálů, lze jej snadno „splétat“, navíc snadno pasuje při zachování tvaru, což bude výrazné plus při pokládce.
Měď
Drahý materiál, který je velmi náladový, protože před naléváním se budete muset ujistit, že alkalické prostředí potěru nepoškodí trubky. Jde však o starou klasiku, kterou milují příznivci tradičních topných okruhů.
polypropylen
Je nepřípustné používat tento typ trubky, protože je příliš silný a není možné provést ohyb bez pájení. Z tohoto důvodu se takové trubky v podlahovém vytápění nepoužívají.
Polyetylénové
Tyto trubky jsou vyrobeny z tkaného polypropylenu, díky čemuž jsou odolné. Dělí se však do dvou kategorií PEX-a a PEX-d, první je vhodná pro použití v teplém poli. Druhá se časem smršťuje a ztrácí svůj tvar.
Kovový plast
Není tak drahý jako měď, ale odolný. Snadno se ohýbají, i když vás budou časem bolet ruce, ale styling se obejde bez speciálních nástrojů.
Schémata zapojení podlahového topení
Existuje několik základních typů připojení podlahového vytápění, především prostřednictvím rozdělovače, ale podívejme se na několik různých typů.
Přímo z kotle
Horká chladicí kapalina pomocí čerpadla opouští kotel, poté prochází okruhem a vrací se zpět, ale již studená. Tento typ připojení vyžaduje pečlivý výběr kotle, protože lze použít obvyklý, ale musíte nastavit teplotu teplé podlahy. Běžné kotle nemohou tímto tempem pracovat příliš dlouho a rychle selhávají. Musíte si tedy vybrat specializovaný kotel, který pracuje při nízkých teplotách.
Z třícestného ventilu
Často se takový systém používá v řešeních kombinovaného vytápění. Připojeným ventilem je však směšovací komora, na kterou je napojena „studená“ část okruhu, a kterou také prochází horká část. Takže ze 70-80 stupňů tepla vychází pracovní 40 stupňů.
Z míchací jednotky čerpadla
Něco podobného jako u předchozího systému. Existuje i chlazená chladící kapalina, ale tato část se více používá v topných systémech, kde je jak radiátorové vytápění, tak podlahové vytápění. Zapojení je zde však vyváženější a přívod studené části má na rozdíl od předchozí verze kontrolu.
Z radiátoru
Jedná se o speciální systémy, které se používají v malých místnostech, protože se vyznačují nízkým komfortem díky zónám přehřívání. Horká (70-80 stupňů) chladicí kapalina je dodávána ve speciální krabici, která je po ochlazení odeslána do okruhu a odtud do distributoru. V takových systémech není potřeba další čerpadlo, kotel si musí poradit sám.
Stohovací systémy
Existuje poměrně málo způsobů, jak pokládat potrubí teplovodní podlahy, ale v současné době jsou obzvláště oblíbené možnosti pokládky “Snail”, “Snake” nebo kombinované schéma.
Had
Není oblíbeným instalačním systémem, protože v důsledku toho vznikají chladná místa a ohřívá se pouze jedna část místnosti. Pokládka probíhá jedním směrem, načež se vrací již studená. Mohou jít jak vedle sebe, tak rozdělené do „studené“ a „horké“ zóny. Pokud použijete umístění vedle sebe, můžete minimalizovat chladná místa, ale těm se při tomto stylu instalace jen těžko vyhnete.
Slimák
Toto schéma vypadá jako dětská kresba hlemýždí ulity, podle čehož získalo své jméno. Obě trubky jsou položeny v kruhu, směrem ke středu, takže můžete teplou podlahu co nejpohodlněji distribuovat a místnost zútulnit a zahřát.
Kombinované schéma pokládky
Vzhledem k tomu, že ne všechna patra jsou pravoúhlá, lze systémy „šnek“ a „had“ kombinovat. Díky tomu je možné správně umístit studenou část potrubí a místnost zůstane stále teplá.
Výhody a nevýhody podlahy vyhřívané vodou
První a nejdůležitější plus je, že je mnohem účinnější než radiátory. Koneckonců, vytápění se provádí v celé místnosti, díky čemuž nejsou žádné chladné oblasti. Podlaha ohřívaná vodou je také efektivnější z hlediska vytápění, umožňuje vám ušetřit peníze, protože životnost může snadno dosáhnout 50 let, pokud je vše provedeno správně.
Ale i takový systém má své nevýhody, alespoň dobu instalace, protože může trvat od 30 dnů. Také takový systém s minimální šancí může být instalován v bytě, protože ve fázi instalace a připojení k systému ústředního vytápění je docela nebezpečný. V bytech byste se tedy měli spokojit pouze s elektrickým podlahovým vytápěním.
