Hlavní podmínkou pro stabilní napájení a bezpečný provoz elektrických spotřebičů je správná instalace a bezpečné upevnění vodičů. Proto se podrobně podíváme na to, jak připevnit kabelový kanál ke stěně a použít jiné způsoby upevnění vodičů. V praxi se používá otevřená a skrytá technologie pro pokládku elektrického vedení pomocí různých prostředků.
Pro skryté rozvody v betonové nebo cihlové zdi jsou drážky předřezány na takovou velikost, aby se do nich dráty vešly, aniž by tvořily výstupky nad povrchem.
Pro otevřenou instalaci se používají spojovací prvky, které jsou neviditelné. Při připevňování vodičů ke stropu, který je zakrytý napínací nebo zavěšenou konstrukcí, nejsou drážky nutné.
Druhy těsnění elektroinstalace
Výběr způsobu instalace závisí na materiálu stěn, podmínkách v místnosti a vlastnostech jejího provozu. Pro každou metodu existují určité instalační normy a bezpečnostní pravidla, která je třeba při provádění prací dodržovat.
otevřené pokládání
V domech z dřevěných trámů a venkovských domech se používá otevřená metoda, ve které jsou dráty připevněny ke stěně na tapety a jiné dekorativní úpravy. K tomu se používají různé typy spojovacích prvků.
Mezi hlavní „výhody“ metody patří:
- schopnost posoudit stav vodičů kontrolou;
- snadná instalace nové linky.
Mezi nevýhody patří přítomnost zbytečných konstrukcí, které se nemusí hodit do interiéru, a nutnost použití dalších ochranných konstrukcí.

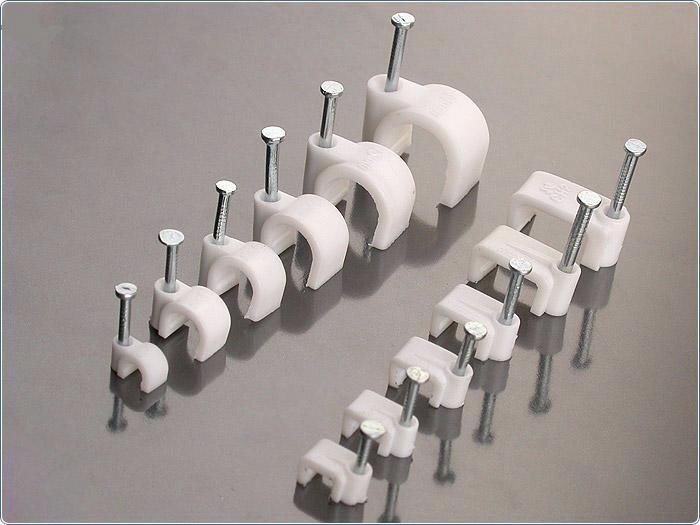

Klipy
Pokud projekt zahrnuje instalaci kabelů do krabice nebo trubky, používají se spony. S jejich pomocí můžete rychle a snadno připevnit kabelové vedení na svislou a vodorovnou plochu:
- Spony jsou připevněny k dřevěné základně pomocí samořezných šroubů;
- V betonovém povrchu jsou předvrtány otvory, do nich jsou umístěny hmoždinky a jsou upevněny komunikace.
Klipy lze použít pro vnitřní i venkovní použití. Jejich velikost se volí s ohledem na průměr potrubí. „Výhodou“ této metody je, že spojovací prvky lze spojovat po částech.
Na jejich straně jsou drážky, pomocí kterých lze sestavit několik prvků do jednoho bloku. To vám umožní rychle a přesně položit několik jader.
Izolátory
Izolátory se používají v dřevěných domech, dřevěných lázních a dalších budovách. Porcelánové spojovací prvky jsou předem upevněny samořezným šroubem. Izolované vodiče jsou stočeny do svazku a nasazeny na držák. Výsledkem jsou elektrické rozvody, které se mohou stát součástí designu místnosti v retro stylu.
Svěrné vazby
Tento spojovací prvek je pás z polypropylenu s odnímatelným nebo jednodílným zámkem. Používá se k upevnění elektrických kabelů vně i uvnitř budov. Výhodou produktů je:
- všestrannost – vhodné pro otevřenou a skrytou instalaci, vnitřní a vnější práce;
- schopnost bezpečně upevnit kabel jakéhokoli tvaru – kulatý, plochý, ve vlnitém plášti;
- při použití doplňkových prvků – hmoždinek z PVC lze vedení pokládat na jakýkoli povrch.
<b>Kabelové kanály</b>
Kabelový kanál je krabice, která je připevněna k povrchu, a kryt, který zakrývá vodiče. Standardní délka takového výrobku je dva metry. V případě potřeby lze spojit dvě krabice. Způsob instalace takové konstrukce závisí na stavebním materiálu:
- Samořezné šrouby jsou vhodné pro upevnění na dřevěný podklad;
- otvory jsou vyvrtány v cihlové nebo betonové zdi;
- upevnění na sádrokartonové nebo PVC panely jsou vyrobeny s „motýlem“;
- Pokud povrch nelze provrtat, použije se lepidlo.
Pozitivní stránka této metody je:
- odolnost vůči mechanickým faktorům;
- spolehlivá ochrana kabelové trasy;
- velký výběr modelů – sokl, hlavní, parapet;
- možnost rychlé opravy.
Sada obsahuje zástrčky, adaptéry a kryty. Hotová konstrukce vypadá esteticky a poskytuje rychlý přístup k lince.
Plastové a kovové sponky
Nejběžnějším způsobem instalace je použití držáků. Držák je výrobek s vybráním pro kruhový vodič a otvorem pro upevňovací prvek. Plastové držáky jsou k dispozici s montážním šroubem, což zjednodušuje práci. Kovové sponky mají rozpínací nebo upínací konstrukci.
Skryté těsnění
V bytech, kancelářích a veřejných institucích jsou elektrické rozvody položeny skrytým způsobem. Práce se provádějí ve fázi výstavby nebo v rámci rekonstrukce. Povinnou přípravou je hradlování základny. Mezi hlavní výhody patří:
- absence zbytečných prvků v interiéru;
- nezasahuje do aktualizace dekorativních povrchů;
- Poškození zvenčí je téměř nemožné.
Hlavní „nevýhody“ jsou nemožnost vizuální kontroly, při ztrátě plánu může být obtížné určit trasu vedení, pro opravy a výměnu bude nutné otevřít nástěnnou dekoraci.
Svorky
Svorka poskytuje pevné upevnění díky kovové hmoždince. Fixace se provádí současně s těsněním. V tomto případě musí rozměry průměru upevňovacího prvku a drátu vzájemně odpovídat. Tím se zabrání deformaci nebo prověšení kabelu.
Rychle tuhnoucí řešení
Při pokládání elektrických kabelů do drážek vytvořených ve stropě nebo stěnách se používá stavební směs. Roztok je připraven na bázi sádry a po položení vodičů jsou fixovány ve stejných rozestupech, přibližně 30 – 40 cm.Sádrová směs tuhne poměrně rychle a fixuje kabel v drážce.
Tato metoda je vhodná pro pokládku jednoho drátu. Pokud potřebujete zajistit řadu několika jader, měly by být spolu s řešením „připínáčky“ navíc použity svorky a další upevňovací prvky. Po upevnění je oblast utěsněna omítkou, na kterou lze nanést dekorativní povrchovou úpravu.
Hmoždinková svorka
Tento typ upevnění je široce používán během instalačních prací. Je levná, rychlá a snadná na instalaci a bezpečně upevňuje všechny prvky. V praxi se používá několik typů hmoždinek, které se liší designem a funkčností:
- Brace. Plastová lišta šíře 6,0 – 8,0 mm se zuby, která se volí podle velikosti a tvaru kabelu. Nemá žádnou expanzi, proto poskytuje průměrnou pevnost fixace a používá se pro montáž na stěnu.
- S prostorem. Má plastovou tyč, která se zapíchne do připraveného otvoru. Zacvakávací svorka umožňuje uchycení vodičů, vlnitých a hladkých trubek o průměru až 32,0 mm.
Plošina s montážními otvory
Tento typ spojovacích prvků je vhodný pro rychlou instalaci. Skládá se ze závitové hmoždinky a obdélníkové nebo čtvercové základny. Všechny prvky jsou vyrobeny z nehořlavého polymeru. Instalace se provádí v tomto pořadí:
- je nainstalována hmoždinka;
- plošina je přišroubována;
- vodiče jsou pevné.
Metoda je vhodná pro práci s betonovým, cihlovým nebo dřevěným podkladem a umožňuje upevnit několik jader.
Funkce aplikace
Výběr technologie závisí na stavebním materiálu stěn, průřezu a počtu kabelů, provozních podmínkách a síťovém napětí – 220 V nebo 380 V. Každý upevňovací prvek má aplikační nuance, které je třeba vzít v úvahu při provádění instalační práce:
- „Motýli“, „deštníky“, spojovací prvky s vrtákem a další prvky se širokým středem nebo koncem jsou vhodné pro připevnění k tenkým a porézním materiálům – sádrokarton, pěnový blok, dřevotříska.
- Samořezné šrouby různých typů se používají pro upevnění na omítku, dřevo a jiné husté podklady.
- Hmoždinky s destičkami nebo svorkami se používají, pokud je třeba konstrukci zajistit na cihlový nebo betonový povrch.
Během procesu pokládání kabelů se montéři potýkají s potřebou zajistit drát k povrchu stěny, stropu, nosníku nebo jiné konstrukce. Špatná kvalita instalace může způsobit přetržení kabelu, zkrat nebo požár. Dnes upnutí dráty se provádí různými způsoby. Výběr metody závisí na základním materiálu a dostupnosti speciálních spojovacích prvků. Pro plné stěny a trámy se tradičně používají běžné šrouby, které se snadno zašroubují šroubovákem, u masivních stěn je lepší použít hmoždinky a pro duté konstrukce speciálně navržené kotevní konstrukce. Našroubovaný spojovací prvek se stane spolehlivým základem, na který můžete vyrobit upevňovací dráty pomocí speciálně navržených zařízení.
Připevnění drátů ke stěně různými způsoby
Není možné připevnit drát přímo šroubem nebo kotvou, protože hlavním úkolem elektrikáře není poškodit kabel. Proto musí být použity prostředky pro organizaci upevnění drátu. Nejoblíbenější metodou dnes je použití vlnité trubky a příslušenství pro její instalaci. Než začnete upevnění drátů na stěnu – protahují se potrubím pomocí stahováku. Vlnitá trubka s drátem bude připevněna ke stěně pomocí speciálních spon. Jsou pečlivě přišroubovány podél kabelové trasy, poté do nich trubka s drátem zapadne a je bezpečně upevněna. Klipy pro drátěné upevnění lze použít i venku, protože vlnitá trubka v nich instalovaná je hermeticky uzavřená a odolná vůči změnám teploty.
Dalším oblíbeným prostředkem pro instalaci elektroinstalace je svorky pro upevnění dráty, vyrobené z nylonu nebo nerezové oceli. Princip jejich fungování je stejný – tvoří smyčku, ve které se drát táhne. Západka zajišťuje smyčku a její volný konec je připevněn k plošině stahovací pásky. Jsou to plastové destičky s otvorem uprostřed pro upevnění na stěnu šroubem, samořezným šroubem nebo kotvou. Kužel s otvory pro svorku umožňuje snadné upevnění. Dnes můžete najít plošiny s lepicí vrstvou, která usnadňuje instalaci.
Levné příslušenství pro upevnění kabelu na stěnu
Při provádění velkých objemů instalačních prací je důležité mít po ruce levné upevňovací prvky, které zajistí jednoduché a spolehlivé upevnění drátu ke stěně. Mezi takové doplňky:
- Plastové sponky pro upevnění drátů;
- Porcelánové izolátory;
- hmoždinková svorka, která se vyznačuje jednoduchým designem;
- kovové kabelové svorky.
Upevnění drátu k izolátoru Porcelán byl nejrozšířenější před 30-50 lety. Díky svým vysokým izolačním vlastnostem se toto levné příslušenství používalo pro elektroinstalaci v dřevěných domech. Dnes se tato metoda používá tak zřídka, že se stala součástí designových řešení v retro stylu. Malé plastové sponky se dnes používají extrémně široce. Jsou to držák s montážním otvorem na straně pro hřebík. Tento nejoblíbenější spojovací prvek všech historických období je dodáván kompletní a je vyroben z pozinkované oceli. Tento upevňovací prvek je nejvhodnější pro instalaci elektroinstalace v budovách s dřevěnými stěnami.
Při instalaci kabeláže do dutých konstrukcí se používá hmoždinková svorka. Jedná se o odolnou plastovou svorku se zuby, která téměř znemožňuje vytažení spojovacího prvku ze zdi. Ocelové držáky jsou vyrobeny z pozinkované oceli a jsou připevněny dvěma šrouby, pro které jsou na příslušenství montážní otvory. Výhodou tohoto zařízení je přijatelná cena, snadná instalace a možnost opakovaného použití.
