Svařovací stroje na hliník: jak si vybrat, vlastnosti video

Vytvoření pevných a spolehlivých struktur z různých kovů a slitin vyžaduje speciální vybavení. Navíc každý materiál má své vlastní vzorky svařovacích strojů, což značně komplikuje jejich výběr. A pokud lze pro výrobky z oceli použít standardní vybavení, pak vlastnosti hliníku vyžadují použití pouze speciálních technik.

Tento materiál je lehký a má vysokou tepelnou vodivost. Proto, abyste s ním mohli pracovat, budete potřebovat jednotku pro svařování hliníku. Současně je samotný proces považován za jeden z nejobtížnějších, což znamená jeho implementaci specialistou.

Druhy svařování pro práci s hliníkem

Rozdíly ve vlastnostech hliníku a jiných kovů vedly ke vzniku řady znaků při vytváření jednodílných konstrukcí. Hliníkové díly můžete spojit jedním ze tří typů svařování:

Nejběžnější z výše uvedených metod bylo a zůstává svařování TIG nebo ruční obloukové svařování. Používá se ke spojování výrobků z hliníku a slitin na jeho bázi pro zodpovědné účely. Navzdory skutečnosti, že rychlost svařování je u této metody 4krát nižší než u ostatních dvou, nelze to nazvat nevýhodou. Důkazem je výsledek, totiž kvalitní a přesný svar a téměř úplná absence pórů.

Podívejte se na video, svařování MIG a MMA:

Díly jsou spojeny pomocí kusových elektrod s obrácenou polaritou. V tomto případě se obecné nebo místní zahřívání produktu provádí až na teplotu 250 ° C. Po svaření je nutné hrany očistit od oxidů a nečistot a ocelovými kartáči odstranit strusku při mytí horkou vodou. Tato metoda se také nazývá argonové obloukové svařování, ale to není zcela správné, protože se používají jako ochranný plyn:

Technologie svařování hliníku a její vlastnosti

Mezi výhody svařování TIG patří následující vlastnosti:

  • čistý šev;
  • Schopnost ovládat parametry oblouku;
  • Žádný rozstřik;
  • Práce na malých tógách oblouku.

Spojování dílů však může touto metodou provádět pouze operátor s bohatými zkušenostmi.

Metoda svařování MIG zahrnuje použití poloautomatického zařízení a je založena na použití pevného tavného drátu. Navíc musí být jednotka pulzní, vybavená speciálním nastavením pro práci s hliníkem.

Podívejte se na video, svařování TIG (AC):

Tato metoda je považována za nejproduktivnější. K tomu se používá invertorový zdroj, který produkuje základní proud a krátkodobě pulzní velkou hodnotu. Tento režim provozu umožňuje řídit přenos kapek kovu z elektrody do produktu. Charakteristickým rysem pulzního svařování je podávání drátu válečky speciálního mechanismu.

Nevýhodou této metody je nedostatečná hustota naneseného kovu a přítomnost pórů ve svarech. Proto není příliš populární, ztrácí se svařováním TIG.

Zařízení svařovacího stroje

Kompletní sada zařízení pro svařování hliníku

Strukturálně se takové zařízení skládá z následujících jednotek a mechanismů:

  • Plynová láhev a hadice;
  • Kazety s drátem, mechanismem a potrubím pro jeho zásobování;
  • Hořáky;
  • Baterie;
  • Řídící jednotka.

Činnost zařízení pro svařování hliníku je následující: plyn vstupuje do oblouku a tím chrání produkt před oxidací. Pro jeho zásobování se používá poloautomatický svařovací hořák. Jsou vybaveny madlem z izolačního materiálu.

READ
Kamenné obklady fasád po etapách

Zařízení zařízení

Na něm jsou umístěny:

Balení svítilny obsahuje trysku a hrot pro přívod proudu. Keramické materiály, které se používají při jeho výrobě, jsou navrženy tak, aby chránily trysku před ulpíváním roztaveného kovu.

Jako hroty se používají prvky ze slitin mědi a grafitu. Poskytují kvalitní kontakt. Hořák se ke svařovacímu stroji připojuje jedním ze dvou možných způsobů: konektorem nebo jednodílným připojením. Funkce napájecího zdroje v zařízení lze přiřadit transformátoru nebo měniči. Nejen rozměry, ale i jeho cena závisí na tom, které z uvedených zařízení je použito. Nejpoužívanější jsou svařovací invertory, protože mají malou hmotnost, snadno se přepravují a obsluhují.

Různé metody

Podávání drátu v poloautomatickém svařovacím stroji pro svařování hliníku se provádí různými způsoby:

  1. tlačení;
  2. Tahání;
  3. Kombinovaný.

První je považován za nejběžnější. Provádí se pomocí pohonu umístěného v těle přístroje. V kombinovaném způsobu se obvykle používají jak tažné, tak tlačné mechanismy. A používají se na dlouhé rukávy.

Drát používaný ve svařovacích strojích může být:

  • Ocel;
  • Z nerezové oceli;
  • Hliník.

Princip činnosti zařízení

Spojování dílů z neželezných kovů nebo slitin se provádí pomocí poloautomatického svářecího stroje na hliník. Při provádění práce musíte jednat v určitém pořadí. Nejprve je třeba nastavit polaritu svařovacího proudu, obvykle u plněného drátu přímá a u plynného média obrácená.

Podívejte se na video, trochu o principu svařování:

Poté se nasadí cívka s drátem a připojí se oxid uhličitý. K tomu je na válec instalován reduktor, který je připojen k zařízení hadicí. Před zahájením svařování upravte napětí drátu.

Kritéria výběru

Před nákupem takto sofistikovaného zařízení si musíte určit rozsah práce, kterou se s ním rozhodnete vykonávat. Pro profesionální použití bude vyžadován jeden model a pro domácí použití druhý. Navíc musí splňovat požadavky na ně a pracovat s nejnižšími náklady na elektřinu a další spotřební materiál.

Pokud si nevíte rady s výběrem, pak se možná vyplatí svěřit nákup svářečky na svařování hliníku profesionálovi. Tím se odstraní problémy během provozu.

Nejlepší modely zařízení pro práci s hliníkem

Značka zařízení Tiger

Výkonná programovatelná svářečka TIG značky Tiger je podle názoru spotřebitelů šampiónem ve své třídě. Je lehký a bohatý na funkce, s vysoce výkonnou elektronikou, která poskytuje neuvěřitelný výkon v malém balení.

Zařízení této značky je vhodné pro mechanizovanou i robotizovanou výrobu, je k dispozici ve verzích pro 170 a 210 A. Model DC má zdroj pro stejnosměrné svařování a AC / DC má i střídavý proud.

READ
Výroba napínacích stropů: video technologie výroby tkaniny, foto

Značka zařízení Invertig PRO

Měniče řady Invertig PRO se osvědčily. Přístroje této třídy jsou snadno ovladatelné, spolehlivé, snadno ovladatelné, kombinují pokročilé svařovací technologie. Jsou vysoce energeticky účinné, mají maximální pracovní cyklus, vzduchem nebo vodou chlazený hořák.

Téměř veškerá energie, kterou spotřebují, se přemění na svařovací oblouk. Tyto stroje jsou ideální pro mechanizovanou nebo automatickou výrobu.

Svařovací invertory pro argonové obloukové svařování značky Mitech (AC / DC) se používají v kombinaci s nekonzumovatelnými wolframovými elektrodami. Jsou vhodné pro trvalé spojení dílů z oceli a neželezných kovů včetně hliníku. Základem jednotky je vysokofrekvenční transformátor s feritovým jádrem. Hlavním rysem zařízení je ale použití výkonových tranzistorů od předních světových výrobců Toshiba a Fuji (Japonsko).

Závěr

Než začnete svařovat díly, měli byste si pečlivě prostudovat návod k použití. To pomůže vyhnout se chybám v práci a dosáhne vysoké kvality a spolehlivosti švu.

Publikováno: Artem Masalsky
Aktualizováno: 26.02.2023

Hliník je distribuován doslova ve všech sférách života, je součástí jakéhokoli vybavení. Zdá se, že je velmi snadné s ním pracovat. Ale je to právě jeho schopnost tavit při nízké teplotě (660 stupňů Celsia), která představuje hlavní potíže při svařování. K roztavení oxidového filmu, který pokrývá hliník, musí být teplota asi čtyřikrát vyšší. Aby byly svarové švy silné a vysoce kvalitní, je třeba vzít v úvahu mnoho nuancí.

Vlastnosti a úskalí svařování hliníku

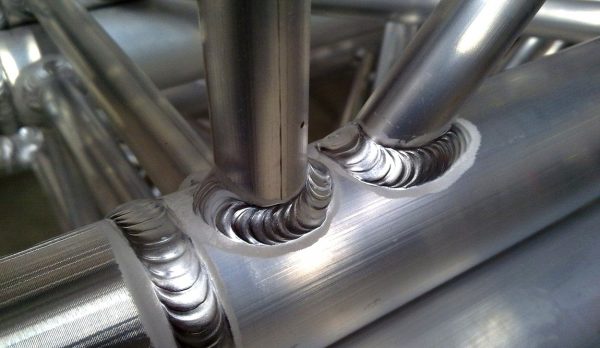

Pevné a vysoce kvalitní svary

Pevné a vysoce kvalitní svary

Oxidový film není jediným problémem, který je třeba vzít v úvahu při svařování hliníku. Existují další:

  • nutnost používat teplo odvádějící podložky kvůli vysoké tekutosti kovu;
  • doporučuje se svařovat pouze argonem;
  • před svařováním je nutné počítat se smrštěním, ke kterému dochází při tuhnutí v důsledku vysokého koeficientu lineární roztažnosti hliníku;
  • riziko praskání v důsledku vodíku, který se uvolňuje při svařování;
  • není vždy možné určit značku kovu.

Kromě toho je třeba mít na paměti, že hliník je možné vařit pouze tehdy, když je vystaven vysokým elektrickým výbojům.

Hliník lze svařovat pouze tehdy, je-li vystaven vysokým elektrickým výbojům

Hliník lze svařovat pouze tehdy, je-li vystaven vysokým elektrickým výbojům

Příprava pokoje

Při výběru místnosti, kde se bude provádět svařování, je třeba vzít v úvahu následující:

  • úplná čistota a nepřítomnost prachu;
  • nepřítomnost průvanu, dokonce i jednoduchý pohyb vzduchu – rychlost větru by neměla překročit 0,2 m / s;
  • svařování hliníku nepřijímá nečistoty, takže přířezy a přídavný drát jsou důkladně vyčištěny;
  • zařízení a hořák se před prací a několikrát během procesu omyjí alkoholem a vyčistí.

Nejčastěji se pracoviště čistí chemickým čištěním, svařovací drát, který nebylo možné ihned použít, se po vysušení umístí do suché skříně s těsně uzavřenými dvířky.

READ
Zahrada v romantickém stylu. Fotografie a nápady na design

TOP 10 nejlepších svařovacích strojů s režimy MIG a TIG

Jaký stroj na svařování hliníku byste si vybrali nebo doporučili?

10. SPECIÁLNÍ Invertor MAG170

Univerzální zařízení pro domácí práce, pokud nejsou peníze navíc. Na rozdíl od abstraktních reklamních tvrzení je od něj na stavbě malá pomoc. Pracuje z jednofázové napájecí sítě.

Přibližná cena je asi 13 tisíc rublů.

Invertor SPECIAL MAG170

Invertor SPECIAL MAG170

  • vstupní napětí, V – 220;
  • proud max, A – 160;
  • Min, A – 30;
  • elektrický/průměr drátu, mm — 1.6-4.0/0.6-0.8;
  • hmotnost – 9800 g;
  • maximální výkon, kW – 5,9;
  • krytí – IP21S;
  • země původu – Čína.
  • dodává se s popruhem místo rukojeti;
  • univerzální – “vše v jednom”;
  • pohodlné nošení.
  • těžký;
  • nepříjemné v práci;
  • bude brzy potřebovat opravy.

Video – Recenze měniče SPEC MAG170

9. Elitech MMA IS 220H

Poloprofesionální invertor pro spojování dílů v režimech MMA a TIG. Určeno pro nenáročnou práci na venkově nebo v garáži.

Přibližná cena je 7 tisíc rublů.

Elitech MMA IS 220H

Elitech MMA IS 220H

  • napětí, V – 220;
  • maximální výkon, kW – 7,9;
  • minimální proud, A – 20;
  • maximální proud, A – 220;
  • průměr drátu, mm – 1.6-6;
  • krytí – IP23;
  • jmenovité vstupní napětí, V – 140;
  • země původu – Čína.
  • nízká cena;
  • lehký a kompaktní;
  • trvanlivost není nižší než u dražších protějšků.
  • krátké dráty;
  • elektroda se musí neustále nastavovat;
  • velmi nepohodlné v práci;
  • absolutně nevhodné pro svařování za deště.

Video – Přehled svařovacího invertoru Elitech IS 220H

8. Svařovací poloautomat, invertor Multi Pro 1700 165A QUATTRO ELEMENTI 790-052

Pracuje ve třech režimech. Vhodné na chaty, stavby, autoservisy. Dalším plusem je snadná přenositelnost.

Přibližná cena je 14500 XNUMX rublů.

Multi Pro 1700 165A QUATTRO ELEMENTI 790-052

Multi Pro 1700 165A QUATTRO ELEMENTI 790-052

  • jmenovité vstupní napětí, V – 220;
  • maximální proud, A – 165;
  • minimální proud, A – 10;
  • průměr drátu, mm – 1.6-4.0/06-0.8;
  • hmotnost – 7000 g;
  • maximální výkon, kW – 4,9;
  • krytí – IP21;
  • chlazení – vzduch;
  • eurocívka – D100;
  • země původu – Čína.
  • tři režimy svařování;
  • pohodlí při nošení.
  • v případě problémů s elektřinou je třeba použít stabilizátor;
  • neodnímatelný rukáv;
  • krátké dráty.

Video – Přehled Multi Pro 1700 165A QUATTRO ELEMENTI 790-052

7. Svařovací invertor WERT ММА SWI 190 187150

Svařovací invertor pro domácnost pro spojování konstrukcí a obrobků. Liší se vysokou odolností švu. Zařízení je napájeno 220 V. Používá se pro jednoduché práce v garáži, na venkově.

Přibližná cena je 3 tisíce rublů.

WERT MMA SWI 190 187150

WERT MMA SWI 190 187150

  • min. proud, A – 20;
  • napětí, V – 220;
  • průměr drátu, mm – 1.6-4.0;
  • krytí – IP21S;
  • vstupní napětí, V (min) – 150;
  • země původu – Čína.
  • optimální poměr ceny a kvality pro drobné domácí práce;
  • existuje ochrana proti přehřátí;
  • demokratické náklady;
  • z hlediska spolehlivosti není horší než dražší protějšky.
  • krátké dráty.
READ
Systémy automatického spouštění generátoru ATS

Video – Recenze WERT MMA SWI 190 187150

6. Invertorová jednotka BRIMA TIG-180A

Lehká, kompaktní a snadno použitelná jednotka pro drobné domácí práce (například v garáži, na chatě nebo v autoservisu), včetně svařování hliníku.

Odhadovaná cena je 15 000 rublů.

BRIMA TIG-180A

  • maximální výkon, kW – 6,6;
  • hmotnost – 10 kg;
  • napětí, V – 220;
  • maximální proud, A – 180;
  • minimální proud, A – 10;
  • krytí – IP21S;
  • typ ovládacího konektoru – 2PIN;
  • typ zapalování TIG – HF (bezkontaktní);
  • země původu – Čína.
  • ochrana proti přehřátí;
  • kompaktnost;
  • šev je pevný, rovný, estetický.
  • často narazit na modelky s továrním manželstvím.

5. QUATTRO ELEMENTI Multi Pro 2100 772-593

Poloautomatická instalace měniče, která nebude zbytečná na stavbě, v autoservisu, garáži nebo na venkově. Jeho hlavní výhodou je schopnost vyrábět ne jeden, ale tři typy svařování: argon-oblouk, elektrický oblouk a poloautomatický. Lze použít na hliník.

Přibližná cena je asi 22 000 rublů.

QUATTRO ELEMENTI Multi Pro 2100 772-593

QUATTRO ELEMENTI Multi Pro 2100 772-593

  • jmenovité vstupní napětí, V – 220;
  • maximální proud, A – 190;
  • minimální proud, A – 10;
  • průměr drátu, mm – 1.6-4.0/0.6-1.0;
  • hmotnost – 16 kg;
  • maximální výkon, kW – 4,9;
  • krytí – IP21;
  • země původu – Čína.
  • plynulé nastavení napětí oblouku a rychlosti drátu;
  • existuje odnímatelná pistole;
  • nenáročná údržba;
  • trvanlivost;
  • jsou zde dva digitální displeje;
  • 2 a 4taktní režimy provozu;
  • vlastní posílení.
  • někdy se propadá v tahu, což je špatné pro kvalitu švů;
  • neodnímatelná síťová zástrčka;
  • špatné vybavení.

Video – Přehled QUATTRO ELEMENTI Multi Pro 2100 772-593

4. TIG svářečka START PRO WEGA model TIG 205 AC/DC PULSE 3W205AP

Nepříliš pohodlné, ale bezproblémové a odolné argonové obloukové svařování pro nejtěžší práci s kovem, ať už se jedná o garáž nebo staveniště.

Přibližná cena je 52 tisíce rublů.

START PRO WEGA model TIG 205 AC/DC PULSE 3W205AP

START PRO WEGA model TIG 205 AC/DC PULSE 3W205AP

  • průměr drátu, mm – 1.0-3.2;
  • maximální výkon, kW – 6,5;
  • hmotnost – 13 kg;
  • napětí, V – 220;
  • maximální proud, A – 200;
  • minimální proud, A – 10;
  • krytí – IP21S;
  • země původu – Čína.
  • odolné tělo;
  • trvanlivost;
  • přizpůsobitelné funkce;
  • bajonetové konektory;
  • pohodlí při nošení.

Video – Jak nastavit START PRO WEGA model TIG 205 pro svařování velmi tenkého hliníku

3. Svařovací invertor Aurora STRONGHOLD 315M 17836

Instalace pro profesionální svařování v různých oblastech, ať už jde o stavební, automobilové nebo domácí práce, s přizpůsobitelnými možnostmi.

READ
Oprava ohřívačů vody Termex svépomocí

Přibližná cena je 33 000 rublů.

Aurora STRONGHOLD 315M 17836

Aurora STRONGHOLD 315M 17836

  • napětí, V – 380;
  • maximální výkon, kW – 11,2;
  • minimální proud, A – 40;
  • maximální proud, A – 315;
  • průměr drátu, mm – 2.0-6.0;
  • krytí – IP21;
  • kategorie – profesionální;
  • vstupní napětí, minimální, V – 330;
  • země původu – Čína.
  • nastavitelná síla oblouku;
  • nastavení svařovacího proudu od 20 do 315 ampér;
  • nastavitelný “horký start”;
  • chlazení založené na čase “dát zdarma”;
  • spoje nevyhoří ani po časté práci na maximální proud;
  • bezpečnost svářeče je zaručena i v nepřipravené místnosti (vlhkost, uzavřený prostor).

Video – Přehled svařovacího invertoru Aurora STRONGHOLD 315

2. TIG svářečka hliníku ТСС TOP TIG/MMA-315P AC/DC 018095

Vhodné pro složité práce, svařování nejen hliníku, ale i mědi, hořčíku, titanu a slitin. Používají se wolframové nebo kusové elektrody.

Přibližná cena je 62 tisíce rublů.

TSS TOP TIG MMA-315P AC DC 018095

TSS TOP TIG MMA-315P AC DC 018095

  • průměr drátu, mm – 1-6;
  • napětí, V – 380;
  • maximální proud, A – 315;
  • minimální proud, A – 10;
  • krytí – IP21;
  • chlazení hořáku – vzduch;
  • výkon – 13 kW;
  • země původu – Rusko.
  • trvanlivost;
  • bezvadný v kvalitě a estetickém vzhledu švu;
  • vysokofrekvenční zapalování oblouku;
  • přizpůsobitelný režim, start, vyvážení a pulzní frekvence;
  • ochrana proti přehřátí;
  • nastavitelné vyvážení polarity a doba čištění po svařování;
  • možnost připojení dálkového ovládání.

1. Svářecí invertor Svarog PRO TIG 200 P DSP AC/DC E201 00000092681

Profesionální invertor s přizpůsobitelnými funkcemi, který zvládne cokoli od legované oceli po hliník.

Odhadovaná cena je 72 000 rublů.

Svarog PRO TIG 200 P DSP AC DC E201 00000092681

Svarog PRO TIG 200 P DSP AC DC E201 00000092681

  • průměr drátu, mm – 4;
  • maximální výkon, kW – 5,5;
  • hmotnost – 11 kg;
  • napětí, V – 220;
  • maximální proud, A – 200;
  • minimální proud, A – 5;
  • krytí – IP21S;
  • typ ovládacího konektoru – 5PIN;
  • země původu – Čína.
  • bodové svařování v režimu TIG;
  • dlouhá životnost;
  • nastavitelné přídavné spalování a vyvážení polarity;
  • konfigurovatelné časy vzestupu a pádu.
  • nepříjemné v práci;
  • hořák v konfiguraci ponechává mnoho požadavků;
  • nepohodlný ovládací panel;
  • předražení.

Video – Recenze Svarog PRO TIG 200 P DSP AC/DC E201 00000092681

Jaký stroj je nejlepší pro svařování hliníku

Hliník a slitiny na jeho bázi se svařují argonem nebo jeho směsí. Pro provoz se používají zařízení pracující na střídavý proud, která předem nakonfigurovala příslušné možnosti a režim. Kvalita inertního plynu vyžaduje zvláštní pozornost – závisí na ní kvalita spojů a jejich estetický vzhled.

Rating
( No ratings yet )
Like this post? Please share to your friends:
Leave a Reply

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
