Příklad použití univerzální sady hotových nástěnných modulů z panelů SIP.
Pojďme navrhnout dům z hotových SIP modulů.
Nezávislý design zahrnuje výběr uspořádání stěn, které se skládají ze sady standardních nástěnných SIP modulů.

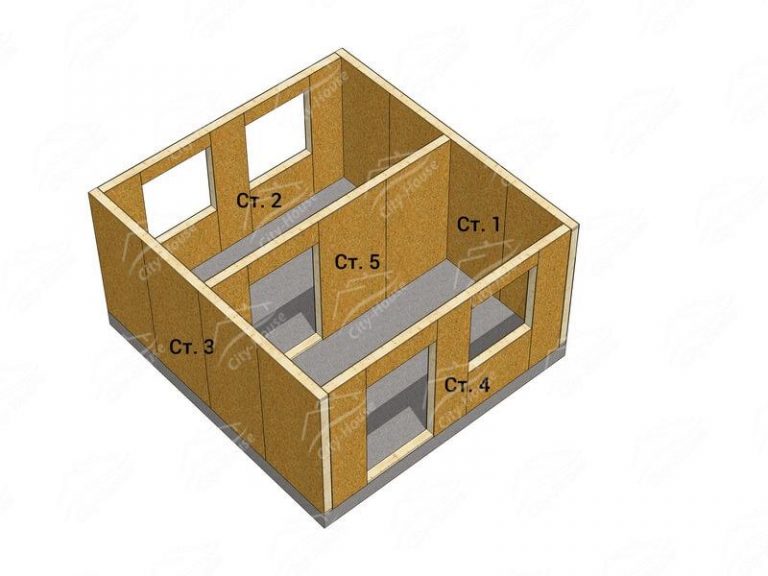

Například jsme dostali krabici se 4 vnějšími stěnami a 1 vnitřní nosnou stěnou.
Vývoj stěn z prefabrikovaných stěnových modulů SIP

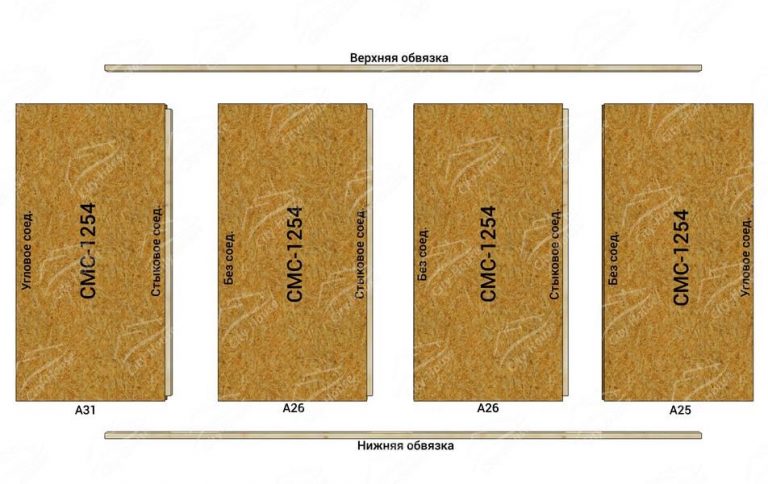

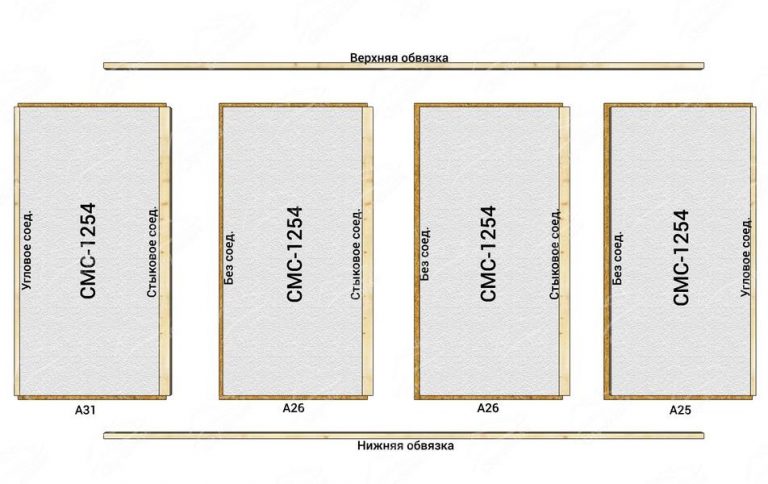

Vývoj zdí č. 1 a č. 3
Vývoj stěn č. 1 a č. 3 se shoduje, skládají se ze 4 stěnových modulů:
- Nástěnný SIP modul SMS-1254 (kód A31) má rohové a tupé spoje;
- Nástěnný SIP modul SMS-1254 (kód A26) má připojení bez a tupo;
- Nástěnný SIP modul SMS-1254 (kód A26) má připojení bez a tupo;
- Nástěnný SIP modul SMS-1254 (kód A25) má připojení bez a úhlové.
Délka stěn č. 1 a č. 3 je 1254 x 4 = 5 016 mm.

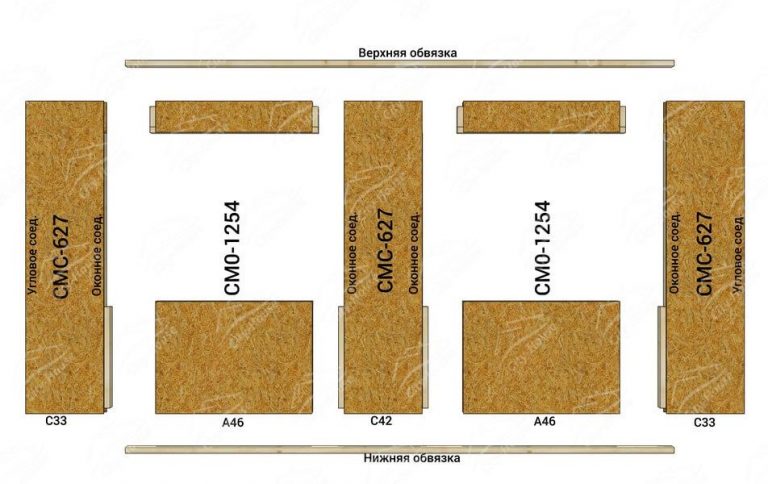

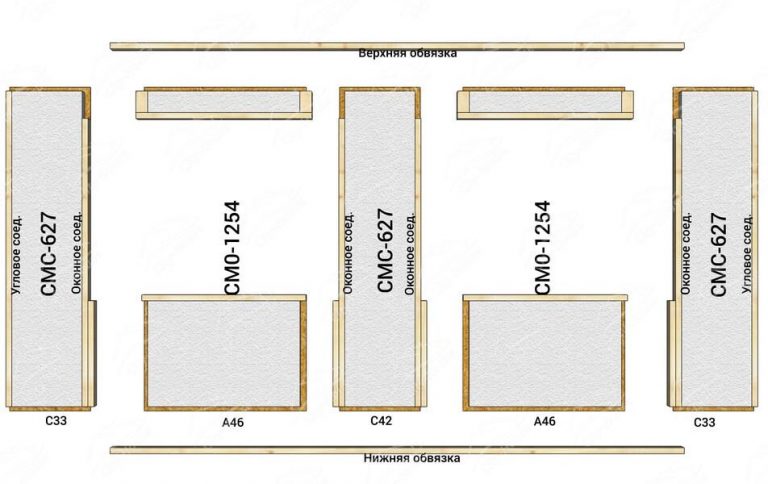

Zametání zdi #2
Stěnový vývoj č. 2 se skládá z 5 nástěnných modulů:
- Nástěnný SIP modul SMS-627 (kód C33) má rohové a okenní připojení;
- Okenní SIP modul SMO-1254 (kód A46);
- Nástěnný SIP modul SMS-627 (kód C42) má okenní a okenní připojení;
- Okenní SIP modul SMO-1254 (kód A46);
- Nástěnný SIP modul SMS-627 (kód C33) má okenní a rohové připojení.
Délka stěny č. 2 – 627 + 1254 + 627 + 1254 + 627 = 4 mm.

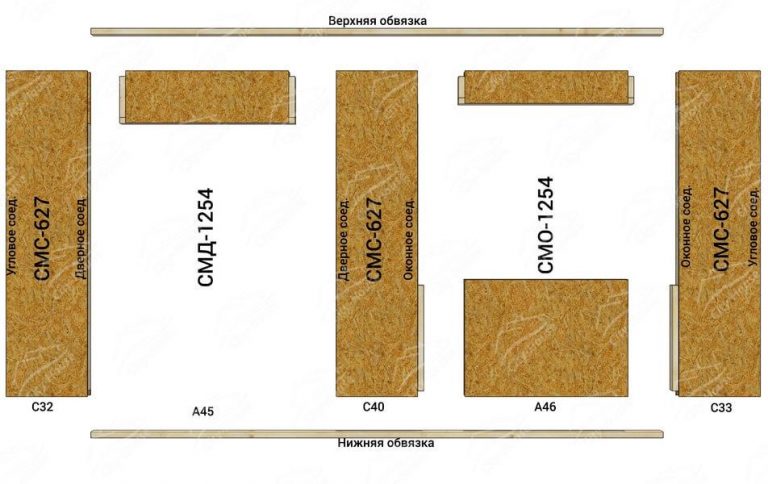

Zametání zdi #4
Stěnový vývoj č. 4 se skládá z 5 nástěnných modulů:
- Nástěnný SIP modul SMS-627 (kód C32) má rohové a dveřní připojení;
- Dveřní SIP modul SMD-1254 (kód A45);
- Nástěnný SIP modul SMS-627 (kód C40) má dveřní a okenní připojení;
- Okenní SIP modul SMO-1254 (kód A46);
- Nástěnný SIP modul SMS-627 (kód C33) má okenní a rohové připojení.
Délka stěny č. 4 – 627 + 1254 + 627 + 1254 + 627 = 4 mm.

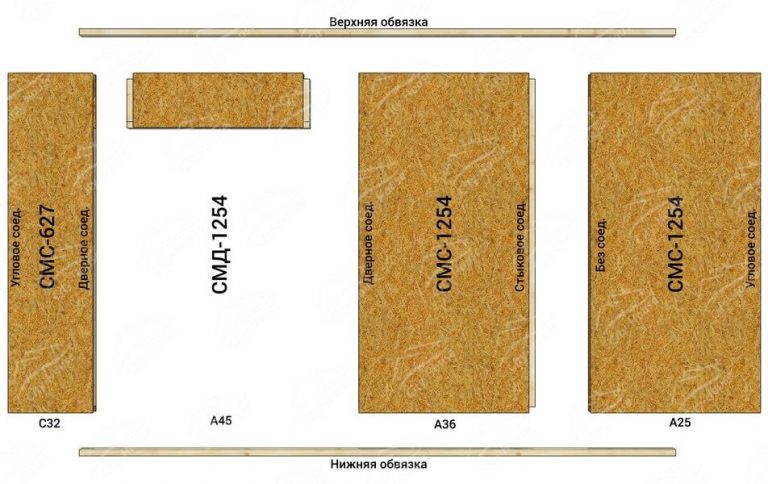

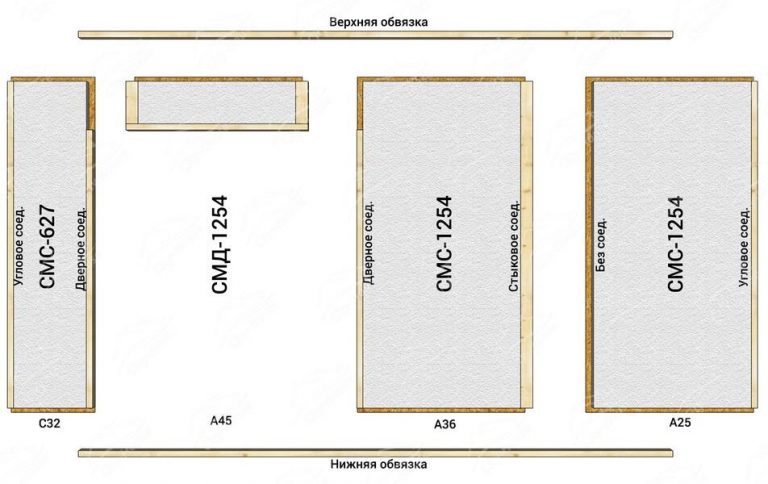

Zametání zdi #5
Stěnový vývoj č. 5 se skládá ze 4 nástěnných modulů:
- Nástěnný SIP modul SMS-627 (kód C32) má rohové a dveřní připojení;
- Dveřní SIP modul SMD-1254 (kód A45);
- Nástěnný SIP modul SMS-1254 (kód A36) má dveřní a tupé připojení;
- Nástěnný SIP modul SMS-1254 (kód A25) má připojení bez a úhlové.
Délka stěny č. 5 – 627 + 1254 + 1254 + 1254 = 4 mm.
Nezávislý design pomocí hotových nástěnných modulů z panelů SIP – jednoduchý a zajímavý proces, který vám umožňuje ušetříte čas, z důvodu absence front na předběžný návrh a výrobu stavebnice domu, stejně jako šetřit peníze díky standardním velikostem stěnových modulů a minimalizaci odpadu při řezání SIP panelů.
