Princip činnosti elektrodového kotle

Elektrodové topné kotle jsou široce používány v topných systémech bytů a soukromých domů. V mnoha ohledech jsou z hlediska účinnosti a výkonu lepší než zařízení, která ohřívají chladicí kapalinu topnými tělesy. Hlavními konkurenty elektrodových kotlů jsou vírová zařízení, která jsou populární na trhu tepelných zařízení.

Zařízení

Kotle na ohřev elektrod pracují na elektrodách na principu elektrolýzy. Hlavní součásti tohoto topného kotle jsou následující prvky:

Ustrojstvo

1 – Přívod ohřáté chladicí kapaliny do topného systému
2 – Ocelové pouzdro
3 – Elektrická izolační vrstva
4 – Nosič tepla při zahřívání
5 – Blok elektrod
6 – Přívod chladicí kapaliny
7 – Tmel a dodatečná izolace elektrod
8 – Připojení napájení

Jak fungují elektrodové topné kotle

Topné systémy elektrodového typu lze použít pouze v uzavřených systémech. Nejsou kompatibilní se standardními službami používanými v dálkovém vytápění. Je velmi důležité, aby chladicí kapalina byla v uzavřeném okruhu a možnost kontaktu s ní byla zcela vyloučena. Předpokládá se, že účinnost takových zařízení je 96-98%. Současně lze maximálního ukazatele dosáhnout pouze pomocí specializovaných chladicích kapalin nejvyšší kvality. Používání obyčejné vody je přísně zakázáno.

Na vodu používanou v elektrodových kotlích jsou kladeny určité požadavky, musí mít požadované ukazatele odporu a vodivosti, které zajistí rychlost ohřevu. Protože jde o chladicí kapalinu a prvek elektrického systému.

Provoz elektrodových kotlů je založen na ohřevu chladiva ionizačním procesem, proto se tato zařízení také nazývají iontová, iontová výměna nebo elektrolýza. Aktivně se pohybující ionty uvolňují energii, která způsobuje zahřívání teplonosné kapaliny. Právě díky tomu je možná tak vysoká účinnost, protože chladicí kapalina přijímá teplo, aniž by pomocné systémy fungovaly jako prostředníci.

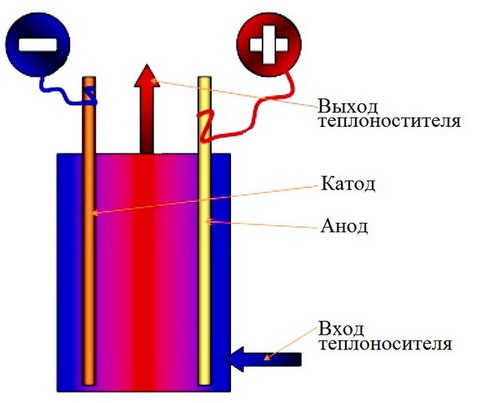

Zařízení 2

Elektrodové systémy dostaly svůj název díky tomu, že uvnitř kotle jsou 2 elektrody. Záporný náboj je aplikován na katodu a kladný náboj na anodu. V kotli cirkuluje chladicí kapalina, zatímco se v ní pohybuje elektrický náboj, což vede k ohřevu kapaliny.

Výkon v kotlích se reguluje změnou mezery mezi elektrodami. Voda se ohřívá postupně, při jejím zahřívání klesá elektrický odpor a zvyšuje se proud, čímž se zvyšuje množství generovaného tepla.

Výhody elektrodových kotlů
  • Vysoká rychlost ohřevu.
  • Rychlý přístup ke jmenovitému výkonu.
  • Ekonomické.
  • Kompaktnost.
  • Upgradovatelný pro zvýšení kapacity systému.
READ
Samořezné šrouby do polykarbonátu: pro skleníky na dřevo a pro upevnění na kov, samořezné šrouby s tepelnou podložkou a další typy, velikosti. Jak je upevnit?

Technologie ohřevu nosiče tepla umožňuje okamžitý přenos tepla. U zařízení, ve kterých je použito elektrické topné těleso, se nejprve zahřeje spirála, po křemenném písku pak kovová trubka a až na konci samotné kapaliny. Elektrodové topné kotle jsou zbaveny pomocných systémů, které zaberou čas na vlastní ohřev. Elektrická energie přímo působí na chladicí kapalinu, což v konečném důsledku umožní mnohem rychleji ohřát radiátor topení a vzduch v místnosti. Také toto zařízení je lepší než plynové kotle. Elektronická zařízení již vytopí místnost, zatímco plyn neohřeje ani samotnou chladicí kapalinu v bateriích.

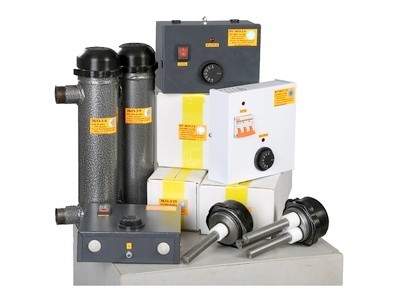

Elektrodnye kotly otopleniia foto 1

Elektrodové kotle rychle dosáhnou svého jmenovitého výkonu. Neméně důležitou vlastností takového systému je jeho normální tolerance pro únik chladicí kapaliny ze systému. Ostatní zařízení na elektřinu, zejména vířivé kotle, pokud kapalina vyteče, velmi rychle se rozbijí. Když je pozorována ztráta chladicí kapaliny v elektrodových kotlích, katoda a anoda tím nijak netrpí. Po opravě potrubí nebo baterií bude zařízení fungovat stejně efektivně.

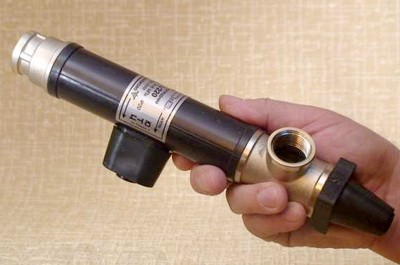

Je třeba také poznamenat kompaktnost takových instalací. Hmotnost kotle je obvykle jen asi 6 kg. To je neuvěřitelně malé a téměř 10krát menší než plynové zařízení. Takový malý kotel nevyžaduje mnoho místa pro instalaci, což je zvláště důležité při uspořádání autonomního vytápění v malých bytech. Zařízení lze snadno schovat do niky nebo do skříňky v kuchyni, pod koupelnovou zástěnu apod.

Elektrodnye kotly otopleniia foto 2

V případě, že vybrané zařízení má nedostatečnou kapacitu a v konečném důsledku nedokáže udržet požadovanou teplotní úroveň, je vždy možné dodat jiný kotel. Dvě instalace se navzájem nijak neruší, přestože jsou umístěny v jednom uzavřeném systému.

Nevýhody instalací elektrodového ohřevu

Toto zařízení je jistě bezpečnější než systémy na plyn nebo pevná paliva. Ale nelze to nazvat absolutně neškodným. Pro zajištění provozu musí být elektrodové topné kotle uzemněny. Použití RCD zařízení s nimi nezaručuje spolehlivý provoz, protože systém má dlouhou trasu vytápění. Z tohoto důvodu je nutné dobré uzemnění, aby se zabránilo úrazu elektrickým proudem. Musí se pravidelně kontrolovat a kontrolovat oxidaci spoje.

Hlavní nevýhodou zařízení jsou jeho vysoké nároky na kvalitu chladicí kapaliny. Obyčejná voda z vodovodu je zcela nevhodná, protože zařízení vyžaduje kapalinu s vysokou odolností proti přenosu elektrického proudu, aby byl zajištěn normální a bezpečný provoz. Zároveň je třeba poznamenat, že jakmile si zakoupíte chladicí kapalinu a nalijete ji do systému, můžete prakticky zapomenout na intenzivní tvorbu vodního kamene a korozi než v případě použití obyčejné vody.

READ
Ruční řezačka trubek – čeho jsou schopny naše svaly? Jak vyrobit řezačku trubek pro ocelové trubky vlastníma rukama Domácí nástroje pro řezání plastových trubek

Instalace takového zařízení vyžaduje registraci, kterou téměř ve všech zemích provází jistá byrokratická byrokratická zátěž. Například v Rusku může získání povolení trvat šest měsíců.

Výpočet ekonomických přínosů z použití elektrodových kotlů

Pokud chcete v bytě nebo domě přejít na autonomní vytápění, existuje několik alternativních možností vybavení, které lze využít. Pro drtivou většinu obydlí je nejvýhodnější zůstat na elektrokotlích, protože plynovody nejsou zdaleka všude dostupné a ne vždy je možné nebo žádoucí vozit tuhá paliva. Studiem otázky, kolik elektrodové topné kotle spotřebují, je možné předem vypočítat množství energie potřebné pro provoz zařízení za den nebo měsíc.

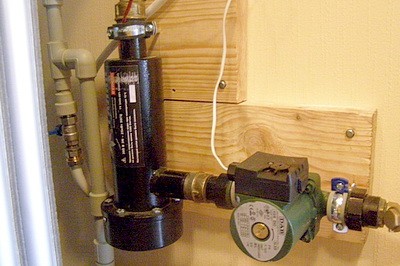

Elektrodnye kotly otopleniia foto 3

Předpokládá se, že pro vytápění 20 m² místnosti se standardními stropy 2,5-2,7 m stačí použít 1 kW systém a kapacitu chladicí kapaliny 40 litrů. Na základě tohoto ukazatele můžete vypočítat spotřebu za den. Bylo zjištěno, že průměrná tepelná ztráta budovy při úrovni mrazu na ulici -23 ° C, kotel se zapíná a vypíná po skutečné práci 8 hodin denně. Na vrcholu chladu bude tedy k vytopení místnosti o velikosti 20 m² potřeba 8 kW za den nebo 240 za měsíc. Pro byt o velikosti 40 m² bude zapotřebí 480 kW.

Zároveň bychom neměli zapomínat, že taková spotřeba nebude dodržována po celou zimu. S táním se tepelné ztráty domu výrazně sníží, takže spotřebuje méně tepla. Průměrná doba provozu kotle je 8 hodin denně pouze při dostatečné úrovni izolace budovy. Nejprve by do něj měla být instalována kovová plastová okna s dvojitým zasklením.
