Prameny elektrických drátů

Navzdory všem zákazům v souladu se současnými pravidly (GOST 10434-82 Připojení elektrických kontaktů, odstavec 2.1.5) je běžné kroucení stále nejoblíbenějším způsobem připojení elektrických vodičů.

Naši lidé se kroutili, kroutili a kroutit se budou.

Bohužel jen málokdo používá následné pájení a tím spíše svařování. Jak říkají zkušení elektrikáři: studené připojení je vždy horké a horké připojení je vždy studené.

Tajemství „věčného“ kroucení je však snadné zneuctít – stočte stejné dráty (měď-měď, monofil-monofilament), vytvořte dostatečnou kontaktní náplast a vše bezpečně izolujte od vzduchu (tuba ZDE se složením lepidla).

Zde jsou vizuální výsledky měření přechodového odporu při spojování vodičů „legálními“ svorkami Vago nebo krytkou OOP a „nelegálním“ obyčejným kroucením.

Twisting vykazuje vcelku uspokojivé výsledky. V mnoha městech jsou domy postavené v 1950. letech, ve kterých stále žijí zvraty.

V těch dnech, pokud to nezkroutíte kvalitativně, rychle vás sami „zkroutí“ a „izolují“ na dvacet let

V naší době nejčastěji vše končí nemotorným zkrouceným šmrncem a pro spolehlivost na něm MODRÁ elektrická páska.

Černá elektrická páska ženy byla dána do hromadné spotřeby na úplně jiné věci.

Jaký je tedy správný způsob kroucení drátů? Dokonce i v sovětských učebnicích pro elektrikáře byly uvedeny vysvětlující výkresy.

Ale to už jsou obrázky vytvořené v moderních grafických editorech.

Pojďme se blíže podívat na celý proces získání takového konečného výsledku.

Se zdánlivou jednoduchostí takového zapojení se i zde nezkušeným elektrikářům podaří zamotat hlavu. Například takto.

Ale jak je to správně? Odizolujte dráty na délku 4-5 cm a přiveďte je paralelně k sobě tak, aby konce přesahovaly polovinu izolace.

Existuje názor, že čím delší kroucení, tím méně se bude zahřívat kvůli větší chladicí ploše. Na jednu stranu se vše zdá být logické.

Za prvé, teplotní rozdíl bude jen několik stupňů.

Za druhé, toto vše platí pro neizolované venkovní připojení.

V podmínkách uzavřeného prostoru (uzavřená rozvodná skříň) a silné vrstvy izolace přes jádra nebude teplotní rozdíl vůbec patrný.

Takže 4-5 cm (velikost krabičky zápalek) pro nejoblíbenější dráty 1,5-2,5 mm2 bude více než dost. Z dalšího navýšení délky nezískáte žádnou zvláštní výhodu.

Celkově je to potřeba pouze pro pohodlnější práci s dráty.

Přiložte tedy dráty k sobě a uprostřed je sevřete kleštěmi.

Pak začnete pevně navíjet jedno jádro kolem druhého. Tato metoda se nazývá sériové spojení s drážkou.

Zde je vizuál celého procesu od A do Z ve videu z kanálu Thaitrick.

Pro vysoce kvalitní kroucení rozdělte každé spletené jádro na polovinu.

Dále tyto poloviny otočte ve směru hodinových ručiček, abyste vytvořili jakýsi monofil. A pak je stočte dohromady do středu.

Poté dráty spojte k sobě ve spoji a znovu je smotejte dohromady. Mělo by to vypadat jako tento „kříž“.

Nyní zbývá pouze obalit jedno jádro kolem druhého.

Kromě relativně „dobrého“ kontaktu (pokud se zde o něm můžeme bavit bez pájení) získáte také odolné spojení, které není tak snadné přerušit taháním vodičů v různých směrech.

Žilky trochu načechrejte a zaveďte je do sebe tak, aby tvořily jeden celek.

Poté přes takové spojení naviňte tuhý drát.

Pokud zatáhnete tepelný smršť shora, získáte krásný pevný vodič.

Pokud máte po ruce tubu pájecí pasty, dráty lze bezpečně připojit pomocí běžného zapalovače.

Začněte žíly jednu do druhé, jak je znázorněno výše, a trochu je otočte prsty.

Dále naneste navrch kapku pájecí pasty a toto místo zahřejte zapalovačem.

Pasta se taví a proniká dovnitř a vytváří tak spolehlivý elektrický kontakt.

A to vše bez páječky, nejbližší zásuvky na ni, cínu atp. Pasta je tak cool, že s ní můžete pájet i hliník!

Jednou z nejproblematičtějších situací je, když potřebujete připojit pevný jednožilový vodič k pružnému lankovému.

Pouhé namotávání jednoho kolem druhého zde nefunguje. Při sebemenším úsilí se ohebný vodič jednoduše vysune a stáhne.

Co dělat? A v tomto případě to musíte udělat.

Chcete-li to provést, odizolujte oba vodiče a začněte vázat monocore s takovou smyčkou.

Dále podle obvyklého scénáře.

Na konci ohněte špičku jednožilového drátu dovnitř pomocí kleští.

Nezapomeňte, že tímto způsobem jste vytvořili „normální“ kontakt z mechanického hlediska, nikoli elektrický.

Ve spojovacích krabicích jsou vodiče nejčastěji zapojeny ne sériově, ale paralelně. Těsné podmínky znemožňují správné otočení.

V tomto případě je hlavní kontaktní místo na začátku zkroucení a ne na konci. Podívejte se například na rozdíl v délce objímek GML, které se používají pro sériové a paralelní připojení vodičů krimpováním.

Proto nemá smysl odizolovat jádro o více než 5 cm. To se provádí pouze pro ruční kroucení bez kleští.

Ohněte špičku na 90 stupňů a složte vše rukama.

Jádra mohou být kroucena elementárním pigtailem nebo sofistikovanější metodou.

První možnost je nejběžnější a v budoucnu bez problémů umožňuje doplnit kontaktní spojení jak pájením, tak svařováním.

Pro kroucení druhým nestandardním způsobem existují speciální trysky pro šroubováky. Více

Bez pájení a svařování OOP hodně pomáhá.

Není divu, že některé modely k tomu mají „křídla“.

Dalším z alternativních způsobů, jak výrazně zvýšit produktivitu práce, je vložit PPE-8 do šroubováku a pomocí něj navíjet dráty jako trysku.

Ale o tom teď nejde. Chcete-li se dozvědět více o typech OOPP (některé z nich lze spolu s vodiči po připojení i zakopat do země!) Přečtěte si samostatný článek.

Takže při nestandardním ručním paralelním kroucení odizolujete jedno jádro dvakrát více než druhé.

Připojte oba dráty vedle sebe a opatrně začněte omotávat dlouhý drát kolem krátkého.

Po dosažení středu ohněte konec druhého monocore a silou ho přitlačte kleštěmi k prvnímu.

Prvním pravidlem dobré instalace není více než tři dráty v jednom otočení.

Odstraňte z nich izolaci a aplikujte je paralelně k sobě. Hlavní (kratší) nechte uprostřed a dva krajní roztáhněte na stranu.

Dále je pomocí „helikoptéry“ začnete otáčet kolem prostředního.

Zkontrolujte, že šev je dokonale rovný. Na tom závisí plocha kontaktního místa celého spojení.

Po dosažení středu ohněte centrální jádro a zatlačte jej kleštěmi shora.

Pokud potřebujete udělat odbočku z pevného monojádra s jedním ohebným lankovým vodičem, pak zde postupujeme následovně.

Odstraňte izolaci z pevného drátu, aniž byste přeřízli samotné jádro. Rozdělte lankový vodič a stočte dva pigtaily.

Dále jej vložte doprostřed celku a udělejte pár otáček.

Poté pevně zabalte každý pigtail kolem hlavního.

Chcete-li odpájet lankový vodič, vytvořte „díru“ v hlavním vodiči.

Poté do něj vložíte pájku.

Rozdělte žíly na polovinu a jednu polovinu natočte doprava, druhou doleva.

Ukazuje se „silné“ a spolehlivé spojení s písmenem T.

Postup je stejný. Vložte dvě dělená jádra doprostřed pevného vodiče.

Někdy mohou některé elektrické práce vyžadovat připojení vodičů. Navzdory povoleným metodám zůstává kroucení pro různé dráty jedním z nejjednodušších a nejoblíbenějších.

Pokud je nutné připojení pomocí této metody, doporučuje se nejprve podrobně prostudovat informace o tom, jak správně zkroutit vodiče, za jakých podmínek to lze provést, jaké způsoby připojení kroucením a další vlastnosti procesu .

Plán příběhu:

Co je to kroucení?

Kroucení je nejjednodušší způsob připojení kabelů. Je to běžné zejména v oblasti elektroinstalace. Dnes, v PUE, článek 2.1.21, tento typ připojení není zahrnut v seznamu hlavních metod. Tato situace je vysvětlena skutečností, že dráty sestávající z mnoha jader jsou znatelně měkčí než jednožilové. V důsledku toho jim kroucení neposkytuje potřebnou pevnost, dobrý kontakt.

Ale přesto se používá buď jako samostatná možnost pro párování kabelů v slaboproudém systému v místech, kde není vysoká vlhkost, nebo jako přechodná metoda před provedením lepšího spojení (svařování nebo pájení).

Když víte, jak správně zkroutit dráty, můžete začít trénovat seřizovací práce, pokusit se provést opravy, procvičit dočasné připojení pomocných zařízení.

Výhody a nevýhody kroucení drátů

Hlavní výhody spojení:

• rychlost procesu;
• dlouhá životnost s vysoce kvalitním výkonem práce;
• možnost připojení bez použití speciálních nástrojů;
• schopnost bezpečněji fixovat zkroucení páječkou;
• nevyžaduje další finance a speciální dovednosti;
• připojte až tři (doporučený počet) kabelů současně;
• opakování procesu. Například hliníkový kabel je zřídka překroucen, zatímco měděný kabel lze připojit a odpojit několikrát.

Ale stejně jako jiné metody má kroucení nevýhody:

• je vyžadována kvalitní izolace uzlu.
• není vhodný pro vysoce přesné vedení;
• pravděpodobnost požáru v důsledku nesprávně provedené práce;
• při přetížení napájecího zdroje může dojít k přepětí.

Příprava drátu

Jako každý proces, kroucení vodičů zahrnuje přípravu. Nejprve je potřeba odpojit pracoviště od napětí, vypnout úvodní stroj do bytu či domu.

Chcete-li získat dobrý twist, musíte jasně udělat následující:

1. Odizolujte připojované vodiče od izolační vrstvy. To musí být provedeno opatrně, aby nedošlo k poškození kovových povrchů vodičů.
2. Namočte čistý hadřík do rozpouštědla (lakový benzín) nebo acetonu, otřete holé prameny.
3. Dráty obruste brusným papírem do kovového lesku.
4. Pokračujte přímo ke kroucení.

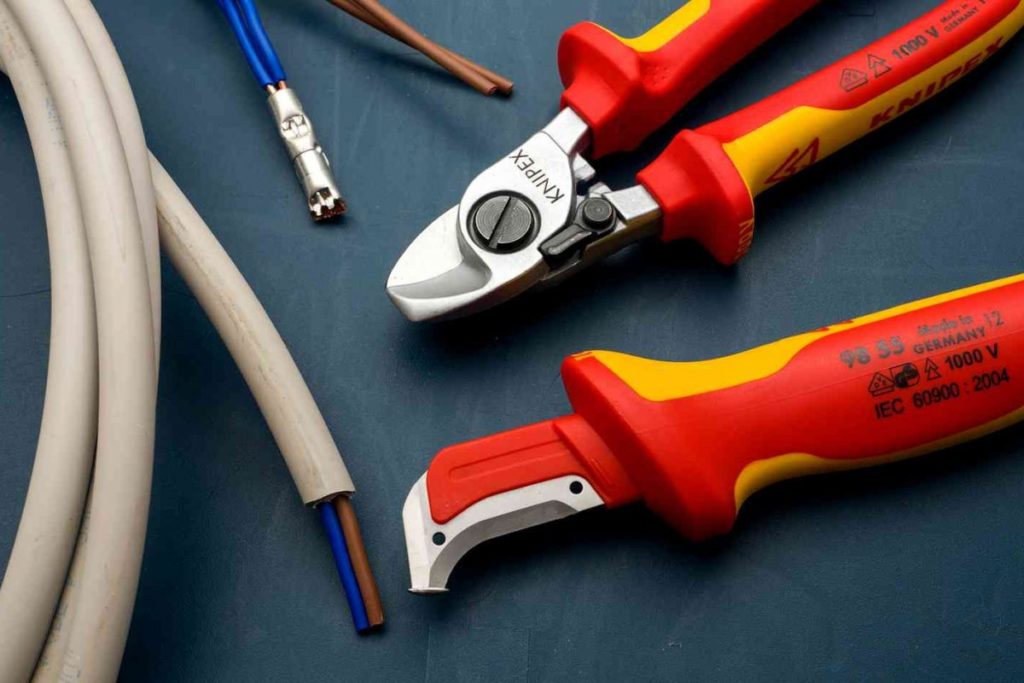

Jaké nástroje mohou být potřeba?

Protože kroucení je nejjednodušší způsob připojení, nevyžaduje speciální nástroje. Někdy se však mohou hodit zařízení, která pomohou správně zkroutit dráty. Většinu lze snadno najít v sadě nástrojů:

• psací potřeby, kuchyňský nůž;
• nůžky na drát nebo boční nůžky;
• striptérka;
• hydraulický nebo ruční tlakovač;
• páječka;
• teplem smrštitelné hadičky;
• stavební vysoušeč vlasů;
• šroubovák.

Možnosti kroucení

Tento typ připojení má několik typů, mezi kterými si můžete vybrat ten vhodný v konkrétním případě.

Všechny možnosti kroucení lze rozdělit do dvou skupin:

1. větev metodou. Zde se navíjení provádí na proudové (nosné) jádro, které je zbaveno izolace.
2. Budova. To je, když jsou dva vodiče se stejným průřezem spojeny volnými konci.

Někdy se v průběhu práce můžete setkat s tím, že vodiče budou s nestejným počtem žil, mohou být z různých materiálů (ocel, měď nebo hliník), mít různé průměry průřezu, takže budou více možností pro zvraty.

Rozhodnutí o tom, jak zkroutit vodiče, závisí na výše uvedených faktorech a velkou roli hraje umístění vedení – obytný dům, ulice, příkop nebo potrubí, do vlhké místnosti a na další místa.

Běžné jsou následující typy kroucení:

• paralelní;
• protiparalelní;
• připojení k jednožilovému prvku;
• navíjení;
• klepnout.

Chcete-li pochopit princip, jak zkroutit dráty každou metodou, musíte je zvážit podrobněji.

Paralelní

Tato možnost znamená, že konce zbavené izolace se naskládají na sebe a pomocí kleští se začnou vůči sobě kroutit.

V důsledku toho se získá poměrně silné spojení, ale vytvoří se uzel s větším průměrem, než je průměr spínače. Nejlépe se hodí pro spojovací krabice.

zády k sobě

Odolnější způsob připojení kabelů, vhodný pro jedno i vícežilové prvky, má několik variant provedení:

1. Pro jednožilové kabely. První věc, kterou musíte udělat, je odizolovat konce na délku asi 4-5 cm, pak jejich konce uvést paralelně k sobě tak, aby šly do poloviny na zbývající izolaci. Poté, držte kleště uprostřed, začněte kroutit a pevně obtočte jedno jádro kolem druhého. Tato metoda se také nazývá připojení sériové drážky. Je méně odolný, ale navenek čistý a odpovídá požadovanému průměru kabelu.
2. Pro násobky. V případě jednožilových kabelů je vše celkem jasné. A jak správně stočit lanka? Jsou zde jemnosti a typy výkonu.

• metoda 1. Chcete-li to provést, měli byste také vyčistit každý kabel od izolačního materiálu a poté každé lankové jádro na 2 stejné části. Dále musíte každou polovinu otočit ve směru hodinových ručiček, abyste vytvořili zdání monojádra. Pak je musíte zkroutit dohromady asi o polovinu svlékané délky. Nyní je třeba dva prvky se dvěma zkroucenými “větvemi” přivést jeden k druhému, zabalit tak, aby vznikl “kříž”, a pak jednu větev omotat kolem druhé.

Toto poměrně pevné spojení není snadné přerušit taháním vodičů v různých směrech. Pro jiné zpevnění ale můžete použít i páječku.

• metoda 2. Další možností připojení lankových vodičů je použití tenkého monodrátu. I zde je potřeba očistit konce požadovaných kabelů od izolace, trochu načechrat jejich žíly, pak je třeba je zasunout do sebe, aby tvořily jeden celek. Přes tento pevný prvek musí být navinut pevný drát. Výsledek lze zafixovat smršťováním nebo nanesením pájecí pasty na sestavu a zahřátím zapalovačem (zápalky).

Splétání vícežilového kabelu s jednožilovým

Zde je odizolované vícežilové navinuto na polovinu délky odizolovaného konce tuhého jednožilového kabelu. Poté ohýbá a lisuje prameny lanka. Zatlačte konec jednožilového vodiče dovnitř pomocí kleští. Na závěr se ještě doporučuje výsledný uzel připájet pro spolehlivější kontakt.

navíjení

Metoda zahrnuje připojení vodičů pomocí větve žil z hlavního elektrického vodiče. Hlavní jádro se uvolní z izolace, připojený kabel se navine a přitlačí. Aby bylo zajištěno spolehlivé spojení, dobrý kontakt, zkroucení musí mít více než tři otáčky.

otpayka

Tato možnost kroucení má několik verzí. To znamená spojení prvků (plné lanka, lanka, lanka, dvoulanka). Zvažme každý podrobněji.

V prvním případě musíte nejprve uvolnit jednožilový kabel z izolace, aniž byste se dotkli jádra (musí zůstat neporušený, nepřeřezaný). Rozdělte multicore na polovinu a stočte dvě tyče. Připevněte rozdvojení k vyčištěnému monojádru, proveďte dvě otočky s tyčemi a poté je pokračujte v jejich pevném kroucení k sobě kolem hlavního.

Poklepání podle typu “pleted-landed” se provádí následovně:

1. Uvolněte část vodiče z izolace, aniž byste narušili celistvost žil.
2. Vytvořte otvor ve tvaru kosočtverce a protáhněte do něj pájecí kabel.
3. Rozdělte jádra pájecího kabelu na polovinu, stiskněte kosočtverec vícežilového.
4. Začněte kroutit v tomto pořadí: jedna polovina se stáčí doprava, druhá doleva.

Ukazuje se úhledný a spolehlivý uzel ve tvaru T.

Odpichování podle principu „jednožilové – dvoužilové kabely“ se provádí stejným způsobem jako odpichování „jednožilového lankového drátu“, pouze po několika otáčkách kolem hlavního jádra se stočí dohromady a navinou holá část monocore.

Charakteristiky dobré kadeře

Pokud bylo provedeno správné zkroucení vodičů, pak by jeho výsledkem měl být uzel s následujícími charakteristikami:

1. Snížený přechodový odpor. Problémy se v zásadě objevují, pokud je na zákrutu vysoký odpor – při špatném utažení a přehřátí se tato hodnota zvyšuje.

Hlavní příčinou nehod, zkratů je nesprávně provedené kroucení na zařízení, elektroinstalace. Proud procházející nekvalitním spojem vytváří teplo, dochází k oxidaci, zhoršuje se kontakt, dráty vyhoří a mohou se vznítit. Mohlo by to způsobit například požár.
