Komín – Jedná se o jeden z nejdůležitějších prvků autonomního topného systému doma.
Návrh, charakteristika a montáž komínu pro kotel
Komín není tak jednoduchý design, jak se na první pohled zdá. Dokonce i zkušení stavitelé přehlížejí „maličkosti“.
Na co si dát pozor jako první při instalaci tohoto systému? Které obzvláště důležité body nelze porušit? Zvažme v pořádku vše, co určuje spolehlivý a dlouhodobý provoz komína. http://www.dimoxod.ru/shop/uteplennye-elitnye-dymokhody.html
Jaká výška bude požadována
Ohledně výšky komína se můžete setkat s různými názory. Samozřejmě je správné vypočítat tento parametr pro každý jednotlivý případ. Ale to je poměrně vzácné, pokud jde o vypouštění kouře z kotle. V zásadě používají známá, praxí ověřená doporučení:
— výška komína je minimálně 6 metrů od roštu, od úrovně spalování.

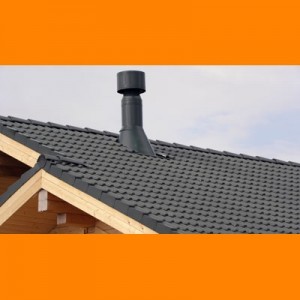

Jak vysoký by měl být komín nad střechou? Používáme také známá pravidla. Nad plochou střechou by se měl zvedat alespoň 0,5 metru. A nad šikmou střechou by mělo platit pravidlo „10 stupňů“.
Jak vysoko má potrubí stoupat nad střechu je zřejmé z obrázku. Záleží na vzdálenosti od hřebene – do 1,5 metru – i nad plochou střechou a pak.
Komín Je vhodné, aby byl rovný a rovný, pak bude mít mnohem menší aerodynamický odpor vůči pohybu plynů. Když je potrubí od kotle vedeno přes vnější stěnu v horizontálním úseku, je nad ním vždy přesah střechy, který nechcete zničit.
Není proto neobvyklé, že se na komíně udělá další ohyb, aby se výstupek obešel. V zásadě to lze provést, ale musíte si uvědomit, že každé otočení o 90 stupňů (2 otáčky v součtu 45 stupňů) vyžaduje zvýšení výšky komína o 1 metr vzhledem k vypočítané výšce.
Proto budete potřebovat 7 metrů. Pokud uděláte 2 rohy po 90 stupních (vodorovný řez), bude to vyžadovat 2 metry navíc.
Kontrola rovnosti potrubí se provádí pomocí zrcadla pomocí paprsku světla. V zrcadle by měl být rovnoměrný kruh světla. Pokud tam již ovál je, pak je tah považován za křivý. Tuto techniku používají regulační organizace.
Přítomnost vodorovného řezu
Vodorovný řez vzniká při napojení na vnější komín přes stěnu. Tato oblast je také nezbytná, aby se zabránilo vniknutí srážek do kotle (nepoužívají se houby). Nad kotlem je vertikální urychlovací potrubí, na které navazuje horizontální úsek komína.

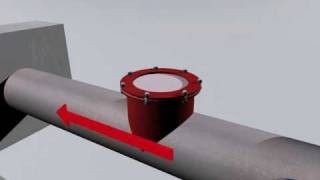

Jeho délka by neměla přesáhnout jeden metr. A toto pravidlo nelze porušit. Až po předělání celého domu a vybudování samostatného komína. Horizontální úsek by měl být co nejkratší – ne více než jeden metr, ale až 3 metry je možné s vložením explozního ventilu doprostřed vodorovného úseku.
Průřezová plocha
U kulatého komína je jeho plocha průřezu určena průměrem výstupní trubky kotle. U komín průměr nesmí být menší. Kotel má typicky výstupní trubku 180 mm. Používají se trubky o průměru od 180 mm do 200 mm. Ale ne méně.
Problémy vznikají při pokládání ocelových trubek do šachet z cihel. Stavebníci zapomenou na moderní kotlové komíny a zhotoví čtvercovou šachtu o vnitřním rozměru 260 – 270 mm, což odpovídá délce cihly a tloušťce spár.
Komín má ale vnitřní průměr 180 mm, plus tepelná izolace, plus vnější potrubí, plus montážní držáky, v důsledku takového průřezu šachty je malý a trubky musí být položena venku. Při stavbě domu je tedy potřeba dbát na to, že šachta musí mít dostatečný průřez, aby se do ní vešly všechny potřebné konstrukce.
Údržba komínů
Komín musí být vybaven revizními okny, uzavřenými ocelovými nebo litinovými dvířky, aby bylo možné čištění a údržbu. Uzávěr musí být dostatečně těsný, aby nedocházelo k nadměrnému úniku vzduchu.
Obvykle jsou kontroly uspořádány ve spodní části sudu, vždy pod místem připojení kotle ve vodorovné části a také v místech, kde je možné vyčistit vodorovnou část potrubí, ve které se hromadí saze.
Sběr kondenzátu
Moderní kotle mají vysokou účinnost a tím i nízkou teplotu výfukových plynů. V důsledku toho se rosný bod bude nacházet někde uvnitř průchodu, kterým proudí odcházející plyny, a výsledné kapky vodní páry budou stékat potrubím dolů. Kondenzát je odváděn do kanalizace nebo se shromažďuje na samém dně šachty.
Kvůli tvorbě kondenzátu je nepřijatelné používat zděné komíny s moderními kotli.
Materiál

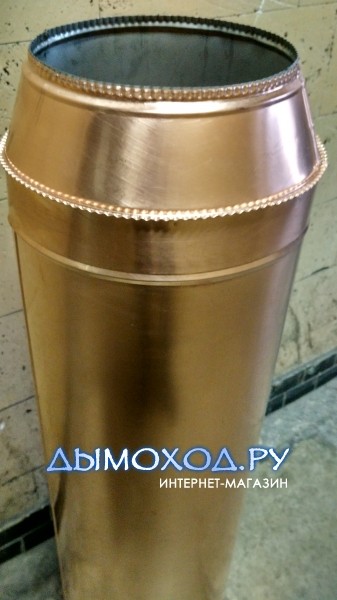

Komíny se dnes prodávají především jako kompletní sady nerezových trubek. Pokud se jedná o značkový design, pak by mělo být vše vynikající – materiál je vysoce kvalitní.
Ale pokud je zařízení levné, pak často. Jak zkontrolovat kvalitu ocelového komína?
Dobrá nerezová ocel není magnetická. Musíte si s sebou vzít kus magnetu, pokud je přitahován kovem, musíte hledat jiné místo prodeje a další vzorky.
U kamen a krbů, stejně jako u kotlů na tuhá paliva s nízkou účinností, využijete i komín z pálených hliněných cihel. Ale u plynových kotlů, pyrolýzních kotlů na tuhá paliva a dalších moderních s vysokou účinností nelze použít cihlové průchody.
Cihla absorbuje kondenzaci, navlhne, dokud není prosáklá, zanechává skvrny, při zmrazení se odlupuje a zhroutí se. Tento jev je nepřijatelný.
Jak sestavit nové potrubí
U značkových kvalitních komínů je vše jednoduché – jsou zde zúžení a světlice a všechny díly do sebe bez problémů zapadají v logickém pořadí. U keramických je to stejné – na spojovaných dílech jsou výstupky a drážky.
Obecným pravidlem montáže je, že horní trubka se vkládá do rozšířeného zvonu spodní trubky. A ne naopak. Vzniklý kondenzát pak stéká dolů, jak má, do odbočky nebo do kolektoru podél všech spojů potrubí.
Jedná se o tzv. „kondenzátní“ komínovou sestavu. Nechybí ani vynález – montáž kouřem, tzn. ve směru pohybu kouře v opačném pořadí. To však nelze provést na žádném systému.
U vícevrstvé komínové konstrukce s izolací je o to důležitější sbírat vše „kondenzací“, aby kondenzát nesmáčel izolaci. Vnější plášť se ale montuje v obráceném pořadí – spodní díl se vkládá do horního, protože déšť by také neměl smáčet izolaci, voda z venku by měla protékat za spoje.
