Jak používat multimetr

Multimetr nebo multitester univerzální zařízení, které lze použít k měření síťového napětí, odporu vodiče, síly proudu v úseku obvodu a také k testování některých polovodičových součástek, jako jsou tranzistory, diody, tyristory a triaky.

Multimetr. Návod k použití. Návod k použití

Dříve se k měření používaly analogové ukazovací přístroje. V současné době se k tomuto účelu používají digitální multimetr. Návod k použití O takovém testeru si povíme v tomto článku. Nejprve se musíte seznámit s vzhledem multifunkčního zařízení.

Většina multimetrů má monochromatický displej a žádné další podsvícení. Počet symbolů zobrazených na displeji, včetně dalších informací o zvoleném režimu měření nebo úrovni nabití baterie, závisí na „pokročilosti“ konkrétního modelu.

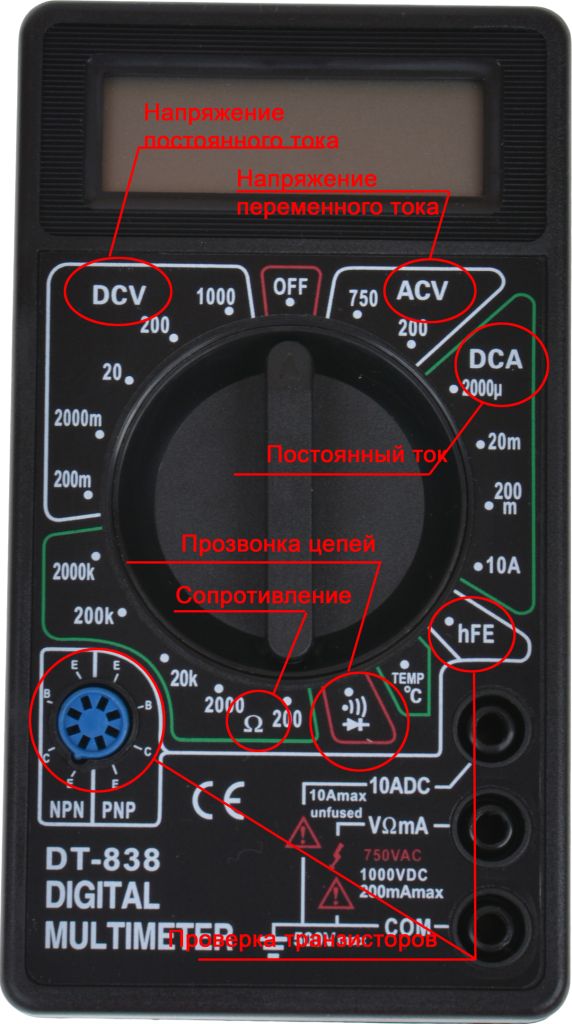

Pomocí standardního multimetru můžete měřit střídavé napětí v síti (AC nebo V~), stejnosměrné napětí (DC nebo V=), velikost stejnosměrného proudu DCA (A=), odpor vodiče (Ω), zkontrolujte tranzistory (hFE) a také zazvoní elektrický obvod (Ó))).

Obvykle, když si uživatel takové zařízení zakoupí, už ví, jak používat multimetr, zejména od podrobné pokyny může být součástí balení. Pro začátečníky je však nutné připomenout, že každý parametr má několik měřicích limitů, které se nastavují pomocí kolečka pro výběr.

To je nezbytné pro správné zobrazení naměřených hodnot na displeji zařízení, protože některé hodnoty se měří v tisících jednotek, zatímco jiné v desetinách.

Například pro správné zobrazení odporu 1 MOhm na obrazovce zařízení je potřeba 7 číslic, což není u většiny standardních displejů k dispozici. Nesprávně nastavený limit bude mít za následek nemožnost správného zobrazení výsledku měření. Pokud například nastavíte limit na 10 kOhm (2000 MOhm) při měření odporu vodiče s očekávaným odporem asi 2 Ohm, nebudete schopni výsledek na displeji správně zobrazit. Správného výsledku dosáhnete, pokud jako limit měření zvolíte 200 Ohm.

Pro každou hodnotu je nastaveno několik měřicích limitů, které jsou vyznačeny na těle multimetru. Pro usnadnění měření se ke standardní hodnotě používají obecně přijímané předpony:

Kde n – Jednotka měření SI.

V případech, kdy není znám očekávaný výsledek měření odporu, proudu nebo napětí, je třeba nastavit maximální limit. Při určování napětí ve stejnosměrných obvodech se tedy limit měření nastaví na 600 V a postupně se snižuje, dokud zařízení správně nezobrazí naměřenou hodnotu.

Pro snadné použití má multimetr odnímatelné sondy (červenou a černou), pro které jsou k dispozici dva nebo tři konektory.

Černá sonda je připojena ke konektoru označenému KOM a v závislosti na režimu měření může plnit funkce záporných, uzemněných nebo společných kleští.

Pro červenou sondu jsou k dispozici dva konektory označené:

• «VΩ mA» – pro měření stejnosměrného a střídavého napětí, odporu vodičů a také pro měření stejnosměrného proudu s očekávanou hodnotou až 200 mA;
• «10 ADC» – pro měření ve stejnosměrných obvodech do 10 A.

Přístroj selže, pokud by během měření došlo k náhodné záměně sond nebo k záměně polarity jejich připojení. V takovém případě se na displeji přístroje zobrazí znaménko mínus “-“.

Jak správně používat multimetr k měření základních veličin

Pro měření různých hodnot jsou sondy zařízení připojeny v souladu se studovanými parametry.

Takže pro měření síly proudu v úseku obvodu se sondy zapojují sériově (v místě přerušení obvodu). A pro měření napětí v elektrické síti – paralelně.

Měření odporu nebo průchodnosti vodiče se provádí připojením sond k pólům objektu, který musí být odpojen od napětí. V tomto případě slouží jako zdroj energie baterie multimetru.

V tomto článku jsme se pokusili vysvětlit populárním způsobem, jak používat multimetr pro začátečníky.

Chcete ušetřit čas?

Svěřte výběr produktů profesionálům

Specialisté Kabel.RF® vědí o tomto produktu vše a kompetentně vám poradí s výběrem s ohledem na technické požadavky a pomohou zajistit včasnou dodávku

Odeslat poptávku na výběr produktu

Pošlete žádost emailem

Odpovězte do 15 minut

Multimetr DT 830B je levné a snadno použitelné zařízení, které umožňuje měřit různé parametry elektrického obvodu. Univerzální zařízení kombinuje několik funkcí: měří výkon a napětí, odpor, testuje diody a tranzistory. Je to užitečný nástroj pro řemeslníky a radioamatéry, kteří opravují nebo montují elektrická zařízení.

Univerzální multimetr Digital Tech DT830B má oproti svým analogům řadu výhod:

• Vysoká citlivost.
• Ochrana proti přetížení.
• Upozornění na přetížení.
• Ochrana proti prachu a vlhkosti.
• Automatická detekce polarity.
• Promyšlená ergonomie a snadné použití.

Digitální multimetr DT 830B se navíc vyznačuje nízkou cenou a dostupností. Můžete si ho zakoupit v obchodě s rádii Radio-Shop, který nabízí katalog měřicích přístrojů různých značek a modelů, jako jsou proudové kleště, osciloskopy a USB osciloskopy.

Seznámení s multimetrem DT 830B: Základní prvky a funkce

DT 830B je digitální zařízení, které umožňuje měřit různé parametry elektrického obvodu. Abyste mohli začít používat multimetr DT 830B, musíte znát jeho základní prvky a funkce.

Přední panel zařízení obsahuje následující prvky:

• Displej z tekutých krystalů, který zobrazuje naměřené hodnoty a další informace, jako jsou měrné jednotky, znaménka mínus a plus, indikátory přetížení a slabé baterie.
• Vícepolohový přepínač pro měřicí rozsahy, kterým se volí režim měření a rozsah hodnot. Přepínač má různé sektory pro měření stejnosměrného a střídavého napětí (V), stejnosměrného proudu (A), odporu (Ω) a testování diod a tranzistorů (hFE).
• Zásuvky pro připojení sond, které vypadají jako vodiče s sondami na koncích. Sondy se připojují k měřenému obvodu nebo prvku a přenášejí signál do multimetru. Černá sonda se vždy zasouvá do zdířky COM (common) a červená do zdířky odpovídající měřenému parametru. Například pro měření napětí se červená sonda zasouvá do zdířky VΩmA a pro měření proudu do zdířky 10A.

Abyste mohli začít používat multimetr DT 830B, musíte pochopit, jak fungují jeho hlavní součásti a jak zvolit správný režim měření. Tyto informace použijte k tomu, abyste z tohoto zařízení vytěžili maximum.

Jak používat multimetr DT 830B

Pro správné používání multimetru DT 830B je nutné dodržovat určitou postupnost. Než začnete s přístrojem pracovat, musíte připojit sondy (vodiče se svorkami nebo jehlami na koncích, které slouží ke kontaktu s měřeným obvodem) a baterii – zdroj napájení.

Pro připojení je třeba provést následující:

1. Odšroubujte šroub na zadním krytu multimetru a sejměte jej.
2. Vložte 9V baterii Krona do příslušné přihrádky a dodržte polaritu.
3. Zavřete víko.
4. Zasuňte černý vodič do zdířky COM a červený do konektoru s proudem max. 10 A.
5. Zkontrolujte, zda jsou sondy bezpečně upevněny v zásuvkách.

Po připojení sond a baterie je třeba zvolit měřicí limit. Měl by odpovídat maximálnímu proudu v obvodu. Pokud přesná hodnota není známa, začněte s nejvyšším limitem a postupně jej snižujte, dokud se na displeji nezobrazí jasné hodnoty.

Pro výběr režimu měření a limitu otočte centrální přepínač do požadované polohy v závislosti na tom, co chcete měřit:

• stejnosměrné napětí: „V—“;
• střídavé napětí: „V~“;
• stejnosměrný proud: „A—“;
• odpor: «Ω»;
• diody nebo tranzistory: „hFE“.

Dále odečtěte hodnoty z displeje multimetru. Upozorňujeme, že při měření stejnosměrného napětí nebo proudu se na displeji může objevit znaménko mínus, pokud je polarita připojení obrácená. Při měření střídavého napětí nebo proudu se znaménko mínus nezobrazuje.

Po ukončení práce s multimetrem DT 830B odpojte sondy od obvodu nebo prvku a vyjměte je ze zásuvek multimetru. Přepínač rozsahů přepněte do polohy OFF. Multimetr skladujte na suchém a čistém místě. Přístroj musí být chráněn před pády a nárazy.

Který multimetr je lepší použít – automatický nebo manuální?

V otázce, který multimetr je lepší – s automatickým nebo manuálním výběrem rozsahu, musíte nejprve pochopit jeho vlastnosti. Rozsah měření je interval hodnot měřeného parametru, ve kterém multimetr dokáže zobrazit přesný výsledek. Existují dva typy multimetrů:

• Automatický výběr – multimetr si sám určí optimální rozsah měření a upraví ho v závislosti na změně parametru. To je pohodlné, protože nemusíte sami přepínat a sledovat stupnici. Takové multimetry jsou však obvykle dražší a spotřebovávají více energie.
• Ruční výběr – vyžaduje, aby uživatel vybral rozsah měření a nastavil přepínač. To může být nepraktické, pokud neznáte očekávanou hodnotu parametru nebo pokud se velmi liší. Taková zařízení jsou levnější, ale přesnější.

Výběr multimetru tedy závisí na vašich preferencích, rozpočtu a podmínkách použití. Pokud chcete jednoduchost a pohodlí, je lepší použít multimetr s automatickým výběrem rozsahu, pokud chcete hospodárnost a přesnost – s manuálním. Jak pracovat s multimetrem DT 830B, už víte.

Jak měřit proud pomocí multimetru

Proud je množství elektrického náboje procházejícího určitou částí obvodu za jednotku času. Měří se v ampérech (A) a ovlivňuje provoz elektrických zařízení. Například pokud je proud v obvodu příliš vysoký nebo příliš nízký, může to vést k přehřátí, zkratu nebo selhání zařízení.

Jak měřit proud multimetrem, se dozvíte v našem blogu. Stručný postup práce s multimetrem DT 830B je následující:

1. Odpojte zařízení od zdroje napájení nebo jej vypněte.
2. Přerušte obvod v místě, kde chcete měřit proud.
3. Připojte multimetr k přerušeným koncům obvodu tak, aby se stal součástí obvodu.
4. Zapněte zařízení nebo přepínač a přečtěte si údaje na displeji.

Například, pokud chcete měřit proud na autobaterii, musíte ji vyjmout z auta a připojit k nabíječce. Poté od ní odpojte záporný vodič a připojte černý vodič multimetru DT 830 V a červený vodič připojte k zápornému pólu. Přístroj tak uzavře obvod a zobrazí proud, který se používá k nabíjení baterie.
