Podrobný popis

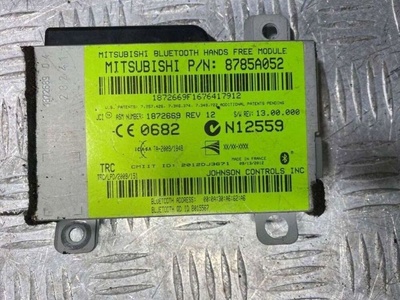

Původní číslo: 8785A052
8785A052 Bluetooth jednotka Mitsubishi ASX 2012 použitá
Při zasílání do regionů poskytujeme záruku na naše náhradní díly. Montáž náhradního dílu v našem servisu je možná. Připravte si název náhradního dílu.
Pokud se fotka nenačte, zkuste ji otevřít v novém okně.
Běžný Bluetooth+USB vstup pro kutily (fotoreportáž)
Sbírka často kladených otázek o voze Mitsubishi ASX a odpovědí na ně
VS generálplukovník
Zprávy: 4673 Registrovaný: 01. října 2010 20:21 Město: Arkhangelsk Auto: TOYOTA RAV4 Počet najetých kilometrů: 1700 Předchozí vůz: Mitsubishi ASX :
Dík: 2 krát poděkoval: 137 krát
Běžný Bluetooth+USB vstup pro kutily (fotoreportáž)
zpráva VS » 12. listopadu 2011, 18:30
A tak se i stalo. Na Mitsubishi ASX S01, kde zpočátku chybí systém hlasitého odposlechu a USB vstup, je vše nainstalováno a funguje perfektně, což potvrzuje i zkušební hovor s moskevským spoluhráčem z klubu (Vladimir61).
K realizaci tohoto nápadu budete muset zakoupit:
* Jednotka Bluetooth + USB – 8785A026 (8785A022)
* standardní mikrofon – 8761A002
* tlačítka na volantu – 8750A021
Toto je naprosté minimum, které si musíte koupit, vše ostatní si můžete vyrobit sami, sehnat na vrakovištích nebo ve svých zásobách. Druhý seznam obsahuje:
* držák pro upevnění tlačítek na volant (nenašel jsem jeho katalogické číslo)
* zástrčka (3 piny) pro standardní mikrofon + mikrofonní kabel (3 metry)
* standardní USB kabel (8755A039) + standardní USB adaptér (8718A007) – jedná se o USB zásuvku s víčkem, která je v loketní opěrce. Místo těchto dvou drahých zařízení jsem použil běžný USB kabel se zásuvkou pro flash disk.
* standardní 28pinový konektor pro jednotku, 6 jednotlivých pinů pro montáž do odpovídajícího konektoru rádia, barevné montážní vodiče. (Standardní 28pinový konektor jsem nenašel, tak jsem ho nahradil dvěma jinými ze zásoby.)
Takto vypadá jednotka a mikrofon, které byly zakoupeny z druhé ruky za 4000 500, respektive 61 rublů. Za to patří zvláštní poděkování VladimirXNUMX.
Takhle vypadají tlačítka na volantu, ale už k nim je přišroubovaný držák pro jejich upevnění (drát na fotce s tématem nesouvisí). Tlačítka a držák byly také koupené z druhé ruky za 1500 XNUMX rublů ve velkém.
Protože jsem tlačítka obdržel mnohem dříve než jednotku, začal jsem instalaci jejich namontováním na volant. Pro jejich připojení musíte mít již na volantu nainstalovaná tlačítka AUDIO a ve volantu odpovídající kabel. Jak na to, je podrobně popsáno v reportáži od goshanek http://www.mitsubishi-asx.net/forum/vie . php?t=1804 Nyní budeme muset volant z auta znovu vyjmout, tentokrát jen spolu se spodním plastovým krytem. K tomu budeme muset odpojit airbag. Na tom není nic hrozného. Pokud nezapnete zapalování s odpojeným airbagem, žádné chyby se neobjeví.
Po odšroubování dvou šroubů Torx, které zajišťují polštář, jej zvedněte a otočte. Uprostřed polštáře vidíme jeho zástrčku, pomocí malého šroubováku nebo šídla zvedneme žlutý zámek zástrčky směrem nahoru a vytáhneme zástrčku z polštáře.
Poté lze polštář odložit. Poté odpojte zástrčku č. 1 a odšroubujte matici č. 2. Nezapomeňte označit polohu volantu na hřídeli. A sejměte sestavu volantu.
Dále přemístíme volant, nejlépe spolu s polštářem (pro kování). do dílny, domů, na pracovní stůl v garáži, hlavní je, aby pro vás bylo pohodlné a pohodlné pracovat na úpravě volantu.
Jak jsem psal výše, pro připevnění tlačítek k volantu budeme muset najít nebo vyrobit podobný držák.
Je lepší ho najít hotový, ale pokud to nejde, pokusil jsem se na následujících fotografiích ukázat jeho hlavní rozměry a tvary. Všechny fotografie byly pořízeny na měřítkový papír (milimetrový papír) s velikostí buňky 1 mm. Velikosti fotografií jsem záměrně nekomprimoval, aby se lépe prohlížely. Otvory 3 a 4 v našem případě nejsou potřeba a otvory 1 a 2 jsou pro šrouby M5. (Pokud máte hotový držák, můžete tento krok přeskočit)
Na levé straně volantu najdeme otvory se závitem M5 č. 1 a č. 2 a zátku č. 3 pro naše nová tlačítka.
Náš držák připevníme k těmto otvorům č. 1 a č. 2 pomocí dvou šroubů M5.
Pomocí šídla označte polohu dvou středních (nezávitových) otvorů držáku na vnitřní straně pouzdra.
Poté odšroubujte čtyři šrouby a sejměte spodní kryt z volantu. Nejprve odpojte tlačítka Audio a CC a odpojte jejich konektory.
Na odstraněném pouzdře vytvoříme dva otvory o průměru 5 mm, v místech označených šídlem. Pro větší pohodlí je lepší pouzdro propíchnout šídlem skrz naskrz a vrtat z vnější strany pouzdra.
Na levé straně pouzdra máme dva otvory
Do těchto otvorů připevníme knoflíky, přičemž zarovnáme kolíky na těle knoflíku s otvory na pouzdře. A obkreslíme obrys těla knoflíku podél pouzdra.
Výsledkem by měl být na pouzdře takový obrázek.
Pomocí různých (jakkoli je vám to pohodlnější) řezacích nástrojů vyřízneme, co jsme nakreslili. A dostaneme takovýto otvor.
Poté přišroubujeme kryt zpět k volantu, nasadíme tlačítka a upravíme velikost výřezu tak, aby tlačítka volně, ale s minimálními mezerami, procházela skrz něj na své místo na držáku.
Pak vytáhneme zástrčku pro tlačítka (hnědá)
Zástrčku zapojíme do zásuvky na tlačítkách a tlačítka upevníme na držáku pomocí dvou šroubů M5.
Po dokončení bude volant bez polštáře vypadat takto.
Hotový kryt s výřezem lze nalézt i na demontážích volantu, kde byla tato tlačítka z výroby. V tomto okamžiku je práce na instalaci tlačítek dokončena a volant lze přesunout do auta. Volant instalujeme v opačném pořadí než při demontáži. Nezapomeňte zarovnat značky na volantu a jeho hřídeli. Na autě vypadá hotový volant takto.
Na přední straně jsou tlačítka zakryta speciálním krytem, který je součástí balení. Kryje také drobné nedostatky, které vzniknou při vyřezávání otvoru v pouzdře.
Pro další instalaci budete potřebovat schémata zapojení Bluetooth jednotky. Problém je v tom, že pokud tento systém není v autě nainstalován, pak k této jednotce nejsou připojeny žádné zástrčky a vodiče. A pokud neumíte číst schémata zapojení a nedokážete podle nich zapojit chybějící vodiče, je lepší se do této práce nepouštět, nebo si na pomoc přizvat někoho, kdo s tím dokáže pracovat.
Zde si můžete stáhnout čtyři listy s diagramy standardního systému Bluetooth+USB pro Mitsubishi ASX:
Stáhnout 1-2.pdf z WebFile.RU
Stáhnout 3-4.pdf z WebFile.RU
Stáhnout 5-6.pdf z WebFile.RU
Stáhnout 7.pdf z WebFile.RU
Nebudu „rozebírat“ samotná schémata, pokud jste se tohoto úkolu ujali, měli byste si je vymyslet sami.
Zástrčka C-218, to je zástrčka na bloku Bluetooth+USB
Zástrčka C-105, ke které přidáváme 6 dalších pinů, je připojena k rádiu a červený vodič +12 V a černý vodič „uzemnění“ (-12 V) musí být odebrány z volné zástrčky (C-101), která je přilepena izolační páskou k kabelovému svazku rádia.
Nenašel jsem hotové PINY pro zástrčku C-105, tak jsem vzal piny vhodné velikosti z rádia URAL a mírně je upravil. Konkrétně jsem v horní části kontaktní části pinu zkrátil délku 4 mm z 10 mm. Jak je vidět na fotografii.
Tento „krok“ je nutný k upevnění kolíku v zástrčce pomocí jeho „zámku“, který je nutné před zasunutím kolíků do zástrčkových zásuvek v zástrčce zvednout jehlou.
Původní zástrčka mikrofonu se také nenašla. Proto jsem rozebral mikrofon, ve kterém se kromě samotného mikrofonu nachází i jeho zesilovač.
A připájel jsem vodiče mikrofonního kabelu ke svorkám zástrčky na zadní straně desky. Nezapomeňte, že náš mikrofon je polární. Střední kontakt zástrčky je “+” a vnější “-“. Vodiče jsem protáhl výřezem na desce a otvorem v zástrčce.
Na druhý konec třímetrového mikrofonního kabelu jsem připájel patici SS5, která mi zbyla z mého školního diskotékového mládí.
Zásuvka pro připojení USB kabelu se ukázala být nestandardní, je určena pro připojení pouze původní zástrčky. Proto bylo nutné z jednotky sundat kryt, který drží pouze 4 svorky.
A na zadní stranu zástrčky připájíme USB kabel se zdířkou pro flash disk, kontakt nejblíže k nám na fotce je černý, poté zelený, poté bílý a poslední je červený. Stínění kabelu k výstupu stínění zástrčky na desce. Uspořádání barev odpovídá standardnímu pájení USB kabelu. Poté kabel upevníme k desce pomocí vhodného držáku a samořezných šroubů (jsou pro ně v desce otvory).
Dále přejdeme k zástrčce C-218 (28pinová). Tato zástrčka používá pouze 11 pinů. 3 pro mikrofon (dva signálové a jeden stínicí), 2 pro napájení („+12 V“ a „-12 V“) a 6 pro připojení ke standardnímu rádiu. Vstup pro mikrofon jsem vyrobil samostatným kabelem se zástrčkou CSh5, abych snížil hladinu šumu. Zbývajících 8 pinů jsem vyvedl pomocí kabelového svazku a 9pinové zásuvky, které se v PC používají pro COM porty.
Pomocí nylonového proužku a samořezných šroubů upevňujeme dráty k desce.
A pro lepší fixaci dráty navíc lepíme pomocí „tavící pistole“
Nyní lze blok uzavřít víkem, po předchozím vytvoření drážek pro vytažení nových drátů.
Poté přistoupíme k výrobě propojovacího kabelu. Na jedné straně je „COM port“, na druhé straně je 6 pinů pro zástrčku C-105 a 2 vodiče pro napájení.
Celá sada pro připojení vypadá takto.
Pojďme přímo k autu. Nejprve odstraníme stropní světlo a vložíme mikrofon na jeho obvyklé místo.
Kabel mikrofonu provlečeme pod stropním obložením v levém sloupku čelního skla, po předchozím odstranění plastového krytu. (Pod ním také najdeme zástrčku pro připojení zadního sedadla)
Poté zaujmeme polohu „hlava k podlaze“ a protáhneme kabel mikrofonu přes sestavu pedálu směrem k centrálnímu panelu. Poté vyjmeme rádio, jak je popsáno zde: http://www.mitsubishi-asx.net/forum/viewtopic.php?t=824 a dostaneme se ke konektoru C-105.
Vložíme do něj a upevníme 6 pinů z našeho připojovacího kabelu podle schématu zapojení.
Napájecí vodiče připojíme k vodičům zástrčky C-101. Pro snadnou instalaci jsem ji jednoduše odřízl, připojil k červenému a černému vodiči a zbývající bílý a černý vodič jsem zaizoloval. (Později je lze použít k napájení parkovacího radaru.)
Blok upevňujeme na jeho obvyklé místo pomocí dvou samořezných šroubů 5×12 s velkou hlavou.
Protáhl jsem USB kabel podél přihrádky v palubní desce a zajistil ho v oblasti spínače airbagu spolujezdce.
Připojil jsem kabel mikrofonu k jednotce, zástrčku COM portu a všechny nové kabely jsem zajistil k kabelovému svazku rádia.
Zapojil jsem všechny konektory do rádia a nainstaloval ho na místo.
Po instalaci rámu a zapnutí napájení vše okamžitě začalo fungovat.
Systém navrhl zvolit ruštinu, připojil se k mému telefonu a na flash disku se začala přehrávat hudba Mašiny Vremeni.
Spojení s telefonem, úroveň signálu a nabití baterie
To je asi vše. Pokud se někomu podařilo dočíst tento příspěvek až do konce, tak se vraťte úplně nahoru a klikněte
ksw.s napsal: Dnes jsem připojil novou Bluetooth jednotku (036), dostal jsem USB konektor s ustřiženým koncem a když jsem se ji pokusil připojit k USB kabelu, zjistil jsem, že ve standardním (Mitsev) kabelu (konci) mají dva vodiče jiné barvy než standardní v jakémkoli USB kabelu. Pak jsem konektor rozebral (zpočátku se mi zdál nerozebíratelný) a podíval se, co je kde připájeno. Vlastně informace pro ty, kteří se s tímto problémem setkají.
konektorový drát
hnědo-zelená
šeřík – bílá
červená – červená
černá – černá
